攻克 224G 交换机板五大难点18天极速交付
发布时间:2026-03-20 11:13:33
当全球AI竞赛进入白热化阶段,算力背后的“隐形冠军”正在浮出水面。
在数据中心向800G光模块演进、大模型训练需求井喷的2026年,一台不起眼的交换机——确切地说,是它内部的224G背板——正成为制约整个产业链落地的关键瓶颈。而一家来自深圳的创业板上市公司,用44层超高层板、25:1极限厚径比、18天极速交付的硬核数据,宣告中国高端PCB制造已迈入“AI算力时代”。
![]() |
产品介绍 Ø N+M+HDI(两次压合) Ø 44层1阶HDI Ø 板厚5.69mm Ø M8级别高速材料 Ø 224G交换机 Ø ±5%阻抗控制 Ø 插损控制
|
这家公司就是一博科技(股票代码:301366)。

二十年磨一剑:从PCB设计到硬件创新平台
要理解一博科技为什么能啃下224G交换机这块“硬骨头”,需要回溯到2003年。那一年,一博科技在深圳成立,专注于高速PCB设计。二十多年来,公司逐步构建起从PCB设计、制板到PCBA生产的完整服务链条,致力于打造一流的硬件创新平台。

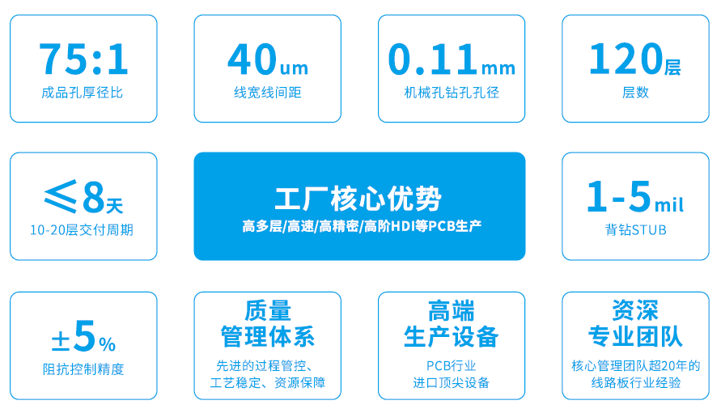

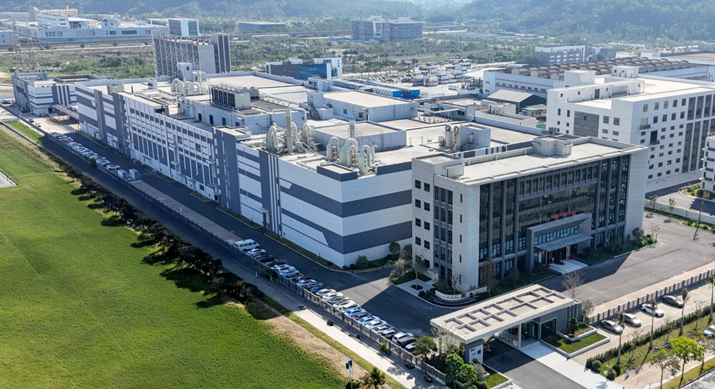

如今,一博珠海板厂坐落于珠海经开区,占地面积4.5万平方米,一期专注于高端快件,提供高品质的高多层、高速、高精密、高阶HDI等PCB生产制造;二期则聚焦中大批量高速、高多层PCB生产。其核心能力令人侧目:最高层数可达120层,成品孔厚径比75:1,线宽线间距40微米,机械孔钻孔孔径仅0.11毫米,背钻STUB可控制在1-5mil。更惊人的是交付速度:12-20层制板交期快至8天内交付,达到行业领先水平。
正是这样的底蕴,让一博科技有底气向224G交换机发起冲击。
第一关:非对称压合——AI调度下的“微米级精度战”
224G交换机的子板采用非对称结构设计,给多次压合工艺带来了“地狱级”挑战。传统压机稍有不慎,层间偏移就会导致信号串扰,直接拖累整个AI集群的通信效率。

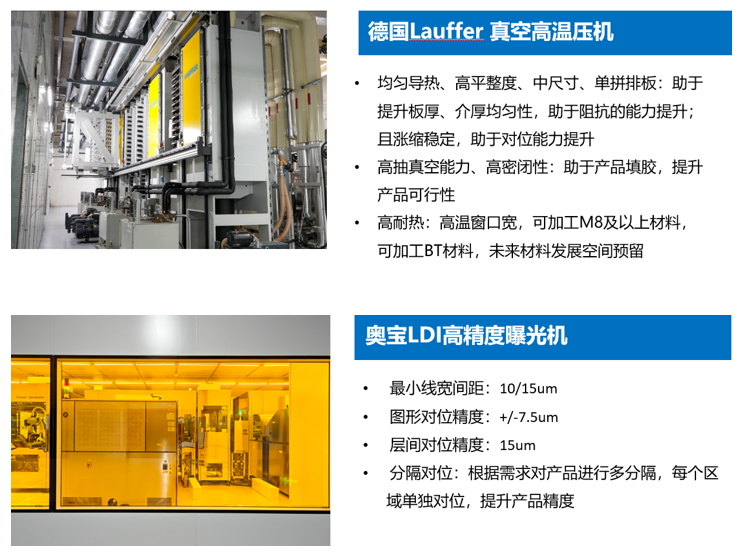

一博科技的解法是“设备+算法”双轮驱动。通过引入德国Lauffer真空高温压机、奥宝LDI高精度曝光机,配合在线AOI、奥宝AOI及X-Ray钻靶机,通过“智慧工厂信息系统”把整个生产过程实现了全流程监控。每一层介质的对位精度被锁定在微米级,介质均匀性得到前所未有的保障。
没有高端设备、智能化系统以及20余年行业管理经验的核心团队,这种非对称结构几乎不可能量产。”

第二关:25:1钻孔生死劫——智能补偿算法攻克“断钻魔咒”

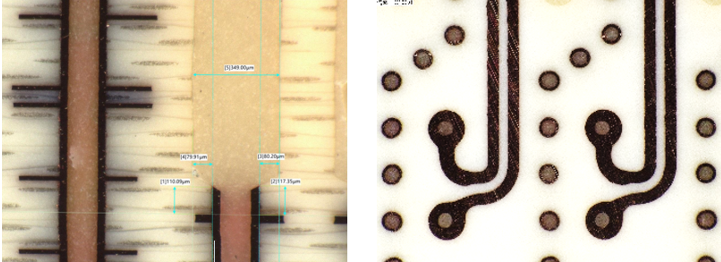

在PCB行业,厚径比超过20:1就已经是“极限运动”,而224G交换机要求的是25:1。这意味着钻头要像绣花针一样在深井中作业,断钻、孔壁粗糙、孔形畸形是家常便饭。更棘手的是,背钻后的残留Stub必须控制在2-5mil,否则信号完整性将大打折扣。

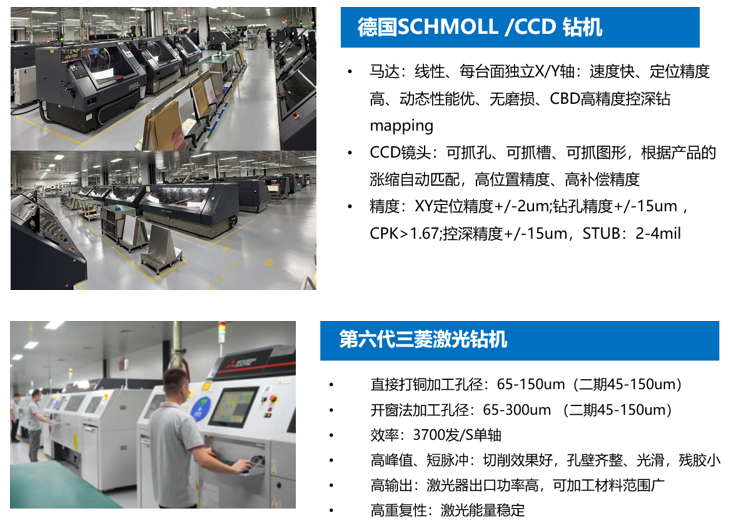

一博科技的杀手锏是“智能板厚测量+精准背钻补偿”。每一块板在上线前都会经过先进板厚测量仪扫描,系统根据实际板厚动态计算背钻深度,再配合最新一代德国Schmoll CCD钻机的高转速与高刚性,实现了每一孔的一致性。
“传统做法是凭经验设参数,我们是让机器自己学习、自己补偿,”技术负责人表示,“这背后是一博科技二十多年工艺数据的积累和AI算法的支撑。”

第三关:M8材料的“电镀魔咒”——脉冲电镀破解ICD顽疾
224G交换机必须采用M8等级的超低损耗材料,但这种材料天生对电镀工艺不友好。内层连接缺陷和沉铜不良是业内公认的两大“定时炸弹”。

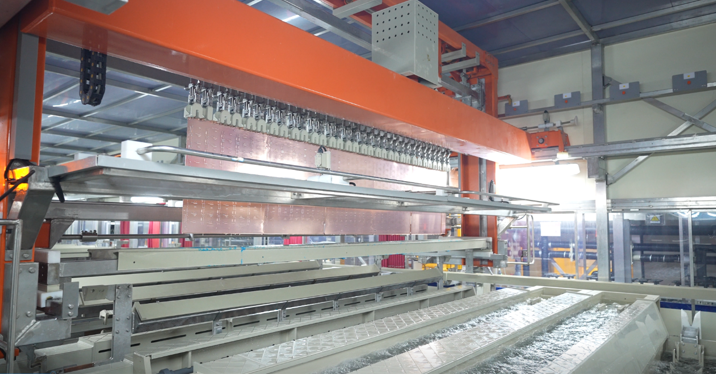

一博科技的专业团队在最短时间内完成了等离子参数的优化,并率先采用脉冲电镀技术。与传统的直流电镀不同,脉冲电镀通过周期性通断电流,精确控制金属离子在阴极表面的还原与沉积行为,从而获得致密度更高、均匀性更好的镀层。
“这就像用脉冲激光雕刻,而不是用大锤砸,”一位工艺专家打了个比方,“我们不仅解决了可靠性问题,还让信号传输损耗降到了最低。”

第四关:67GHz的“火眼金睛”——罗德施瓦茨把关每一块板

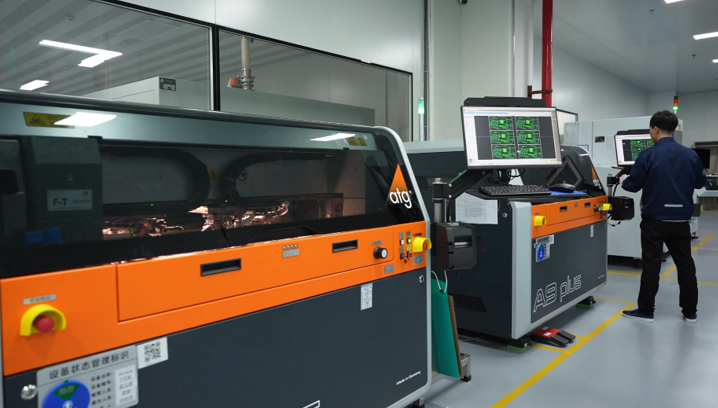

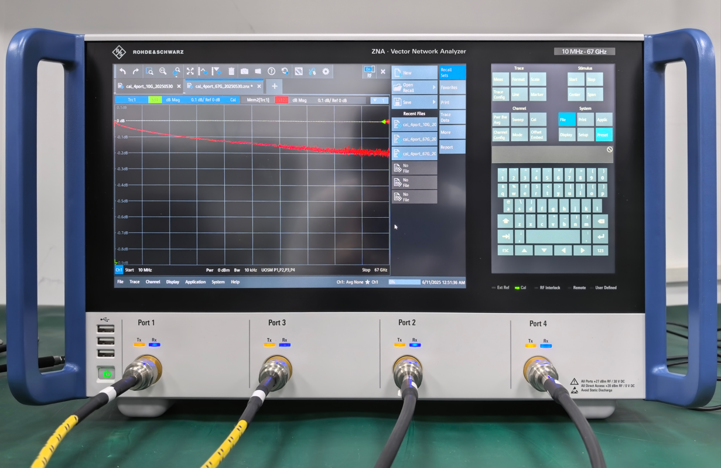

对于224G速率来说,阻抗±5%的容差已经不是“推荐标准”,而是“生死线”。为了确保每一块出厂的PCB都能满足AI数据中心的要求,一博科技引进了罗德施瓦茨67GHz网络分析仪,配合德国ATG飞针测试机,对板内实际阻抗和插损值进行逐点测量。


第五关:18天奇迹——44层超高层板如何跑赢交付周期?
常规情况下,44层的超高层PCB从下单到出货至少需要30-45天。但在英伟达、微软、谷歌等AI客户“急不可耐”的需求面前,一博科技启动了加急专项服务。
项目团队采用科学的并行调度策略,将原本串行的压合、钻孔、电镀、测试等环节进行优化重组,同时嵌入多轮可靠性测试,最终实现了从客户下单到产品发货仅用18天的“闪电交付”。
“我们不是在压缩工艺时间,而是在优化流程效率,”项目经理表示,“当你的客户是英伟达、特斯拉、华为、中兴、思科、联想时,18天交付一张224G背板,就是对他们最大的支持。”

从非对称压合到25:1背钻,从M8电镀到67GHz测试,再到18天极限交付,一博科技用一套完整的“设备+工艺+算法”组合拳,证明了在AI算力时代,中国高端制造不仅跟得上,还能跑得快。
而这一切的底气,来自二十多年的技术积累,来自4.5万平方米的现代化工厂,来自英伟达、微软、谷歌、特斯拉、华为等全球顶级客户的信任。随着224G交换机逐步成为下一代数据中心的标准配置,一博科技这家深圳创业板上市公司,正在成为AI算力基础设施中不可或缺的一环。
