技术能力

工艺参数

项目 工艺参数
层数 2-120层
板厚 0.3-10mm
最大尺寸 660*1250mm
机械孔径 ≥0.1mm
激光孔径 0.06mm
HDI类型 量产:1-6阶;打样:9阶
成品孔厚径比 75:1
最小线宽间距 40/40um
阻抗公差 ±5%
背钻STUB公差 1-5mil
外形公差 ±0.05mm
翘曲度 <0.5%
板材 常规FR4、M4/M6/M7/M8/M9、IT170GT/958/968G/988GSE/998GSE、S7040G/7439C、TU862HF/863+/883/933+、EMC370Z/370D/EM526/EM528K/EM890K/EM892K2、RO4350B/4003C/4835等
表面处理 喷锡HASL、无铅喷锡HASL Pb Free、沉金、沉锡、沉银、镀金、镍钯金、OSP、沉金+OSP

特殊工艺 埋盲孔、台阶孔、金属基板、埋阻埋容、混压、软硬结合、背钻、金手指、POFV、局部镀金

生产周期

层数 加急 样板 批量
双面 48小时 5天 9天
四层 3天 6天 10天
六层 3天 6天 11天
八层 4天 7天 11天
十层 4天 7天 12天
十二层 5天 8天 12天
十四层 5天 8天 12天
十六层 5天 8天 12天
十八层 6天 8天 12天
二十层 6天 8天 12天
二十二层 8天 12天 16天
二十四层 8天 12天 16天
二十六层 8天 12天 16天
二十八层 8天 12天 16天
三十层 8天 12天 16天
三十二层 10天 14天 18天
三十四层 10天 14天 18天
三十六层 10天 14天 18天

备注:具体交期请与我司对接人员联络,工程EQ时间另计。

技术优势

120层

层数

≤8天

10-20层交付周期

±5%

阻抗控制精度

1-5mil

背钻STUB

75:1

成品孔厚径比

40um

线宽线间距

0.11mm

机械钻孔孔径

660*1250mm

最大尺寸

常备材料库

Df:0.0009-0.003

High Frequency

Rogers

RO4350B

RO4003C

RO4835

RO3003

RO3003G2

Taconic

TSM-DS3

Df:<0.002

Next Generation

Panasonic

M8U/M8A

TUC

TU943SR

ITEQ

IT998GSE

EMC

EM892K
EM892K2

Df:<0.004

Ultra Low Loss

Panasonic

M7GT/GE/GN

TUC

TU933+
TU883SP

ITEQ

IT988GSE

EMC

EM890K
EM891K

EM626K

Df:0.004-0.008

Very Low Loss

Panasonic

M6G

TUC

TU883

ITEQ

IT968G

EMC

EM528

EM528K

SY

Synamic6GX

S6N

Df:0.008-0.014

Low Loss

Panasonic

M4/M4S

TUC

TU872SLK(SP)

TU863+

ITEQ

IT958

IT170GRA2

EMC

EM526

SY

S7439

Df:0.014-0.02

Mid Loss

Panasonic

M2

TUC

TU862HF

ITEQ

IT170GT

IT170GRA1

EMC

EM-370(Z)

EM-390(HDI材料)

EM-370D

SY

S7040G

Df>0.02 std

Mid Loss

TUC

TU768

TU865

ITEQ

IT158

IT180A

EMC

EM825

EM827

SY

S1000H

S1000-2M

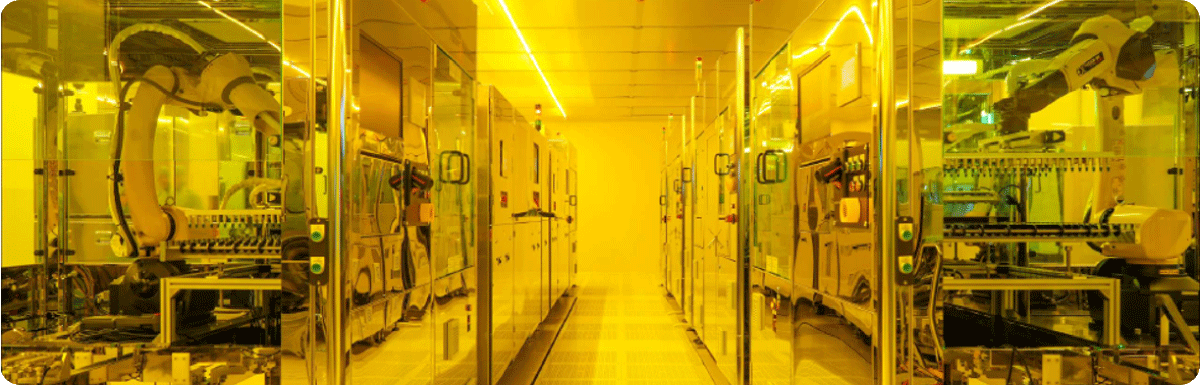

千级无尘室

千级无尘室

  • 空气洁净度

    每立方英尺室内空气所含有大于或等0.5μm的灰尘粒子不超过1000颗。

  • 精准的温湿度控制

    洁净室内温度控制在24°C±2°C,湿度控制在55%RH±5%RH。

  • 空气过滤系统

    高效过滤系统,自动过滤空气中的微粒子、粉尘等,确保室内空气的持续更新和洁净度的维持。

  • 防静电措施

    采用防静电地板与涂层,防静电接地网,设备、人员防静电,静电消除器等。

  • 气压与风量控制

    防止外界污染空气进入,车间内保持正压状态,无尘间气流不受干扰,空气流动经过精确的风量控制。

  • 防微震设计与措施

    洁净厂房结构刚度与稳定性采用抗震设计,设备分别使用一体成型隔振支座,极大减少振动传递至地面和周围设备,从而大幅提高产品的加工精度。

设备展示

产品以高品质的高多层PCB板为主,对应PCB广泛应用于ATE、AI算力、光模块、服务器、工控、通信、汽车、医疗设备等领域。一博珠海PCB制板厂配备全进口奥宝LDI高精度曝光机、真空二流体蚀刻线、德国Lauffer真空高温压机、德国Schmoll CCD钻机、三菱激光钻机、奥宝AOI、德国ATG飞针测试机等高端设备。 更多设备>

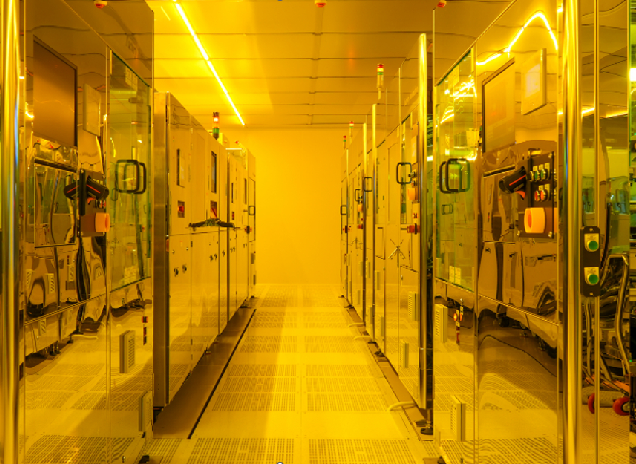

奥宝LDI高精度曝光机

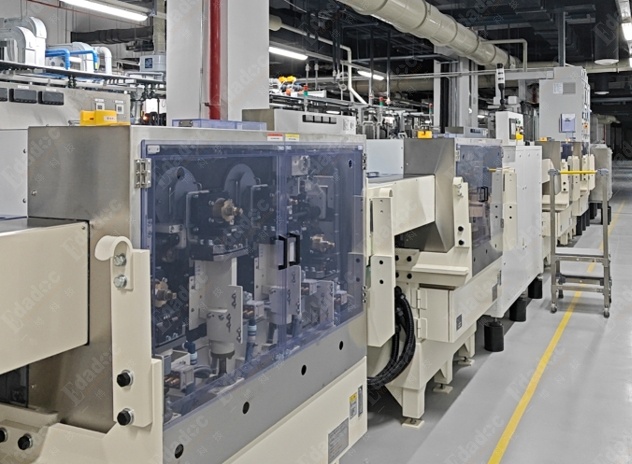

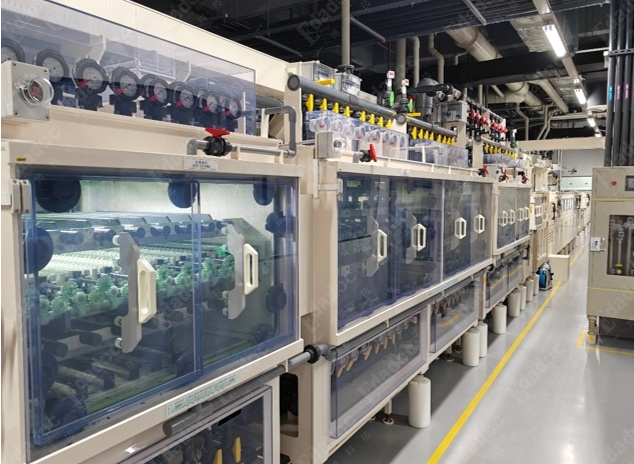

真空二流体蚀刻线

真空二流体蚀刻线

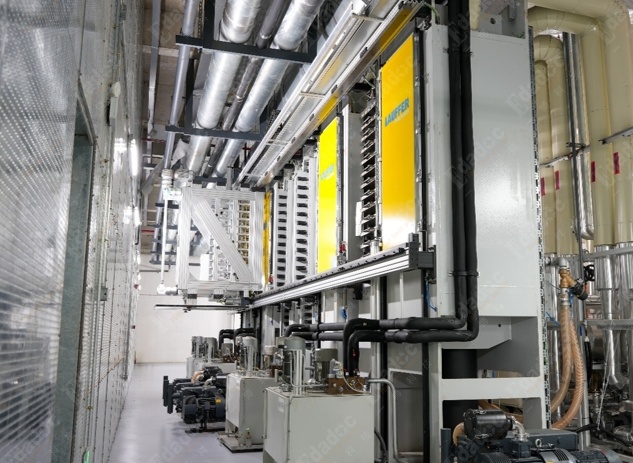

德国Lauffer真空高温压机

德国Lauffer真空高温压机

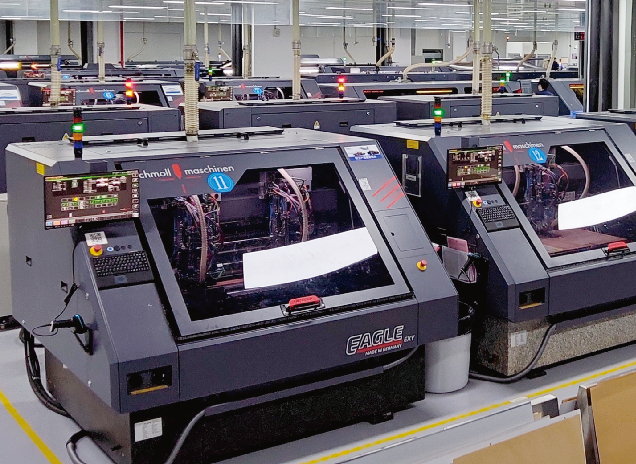

德国Schmoll CCD钻机

三菱激光钻机

三菱激光钻机

CCD电磁热熔机

CCD电磁热熔机


X-Ray钻靶机

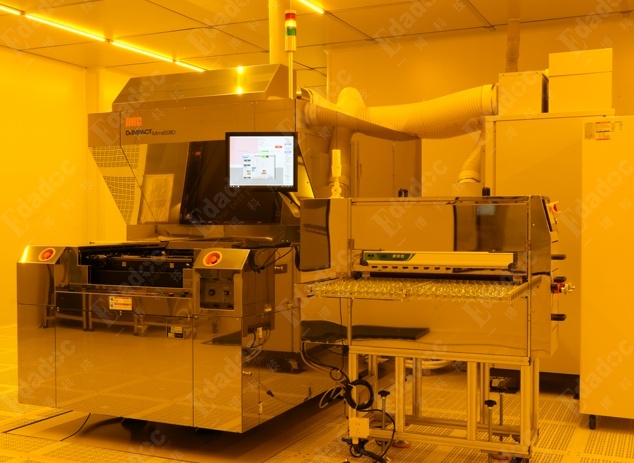

ORC防焊曝光机

ORC防焊曝光机

十六轴陶瓷磨板机

十六轴陶瓷磨板机

奥宝AOI

奥宝AOI

德国ATG飞针测试机

德国ATG飞针测试机

AVI检测

AVI检测
