PCB特殊工艺包括埋嵌铜、控深台阶、侧壁金属化等，是5G、新能源、航空航天等高端设备性能升级的关键支撑，技术领先。 产品工艺先进，质量可靠，支持小批量试产和大批量生产，交期灵活，服务周到。

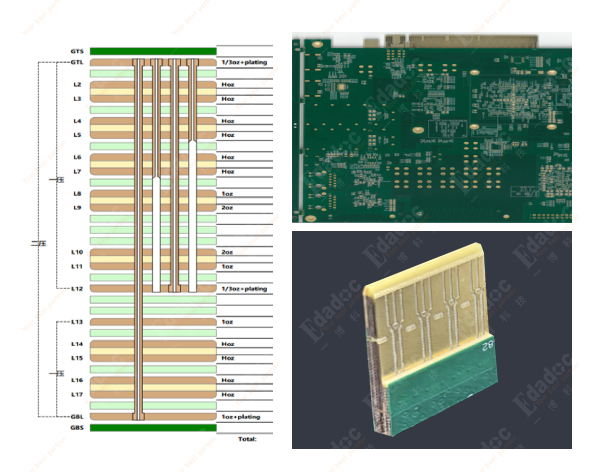

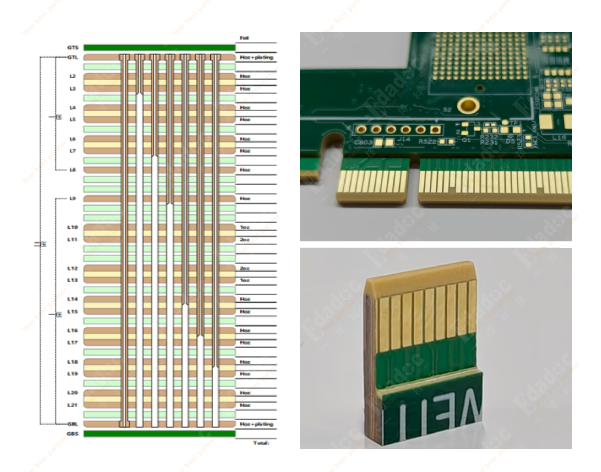

台阶金手指PCB通过铣削或层压工艺在板边或板内形成阶梯状结构，并在台阶表面制作镀硬金手指，核心优势是能实现板间垂直互连或模块化插接，大幅节省安装空间。其最大难点在于台阶深度与金手指位置需精准控制，公差常在±0.1mm以内；台阶侧壁的线路与阻焊涂覆困难，且阶梯处易产生渗镀、金手指结合力差及压合空洞等可靠性问题。

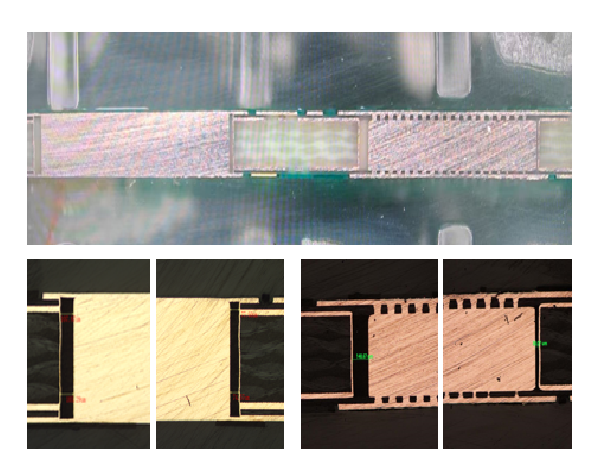

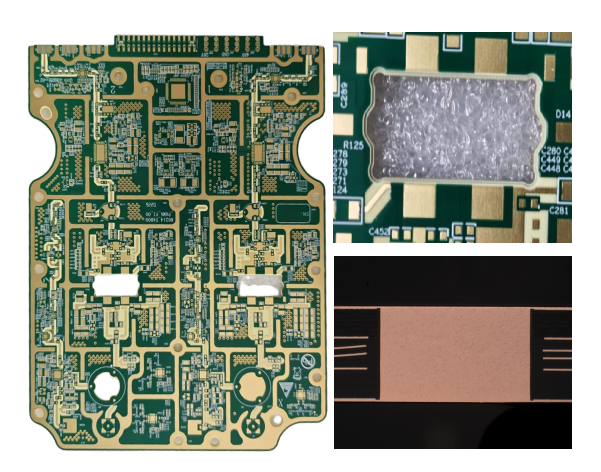

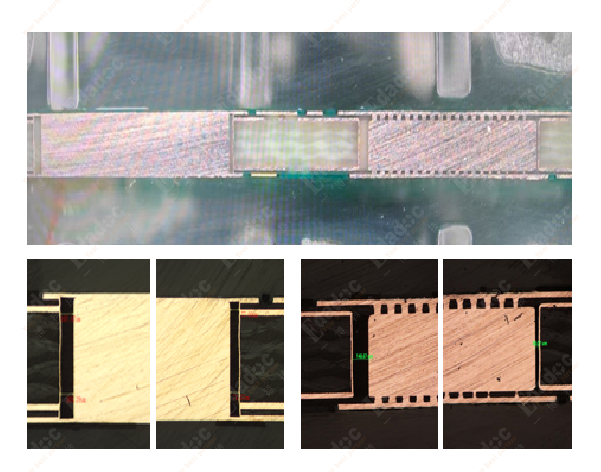

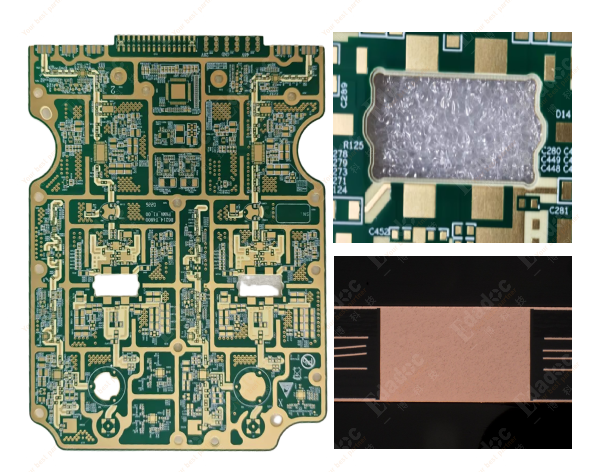

埋嵌铜PCB将铜块直接嵌入板内特定区域，利用铜的高导热性实现局部高效散热，尤其适用于大功率模块及散热敏感器件。其主要难点在于铜与介质层材料的热膨胀系数（CTE）差异巨大，压合时易产生空洞、树脂填充不足及铜块移位；后续钻孔与外形加工时，铜-介质界面易产生毛刺、披锋及分层，对压合工艺与机械加工精度要求极高。

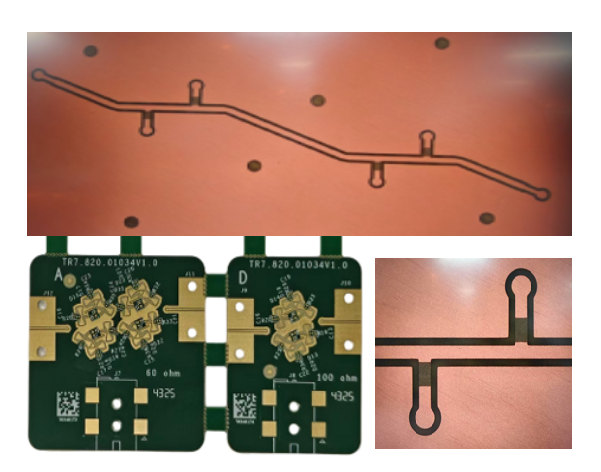

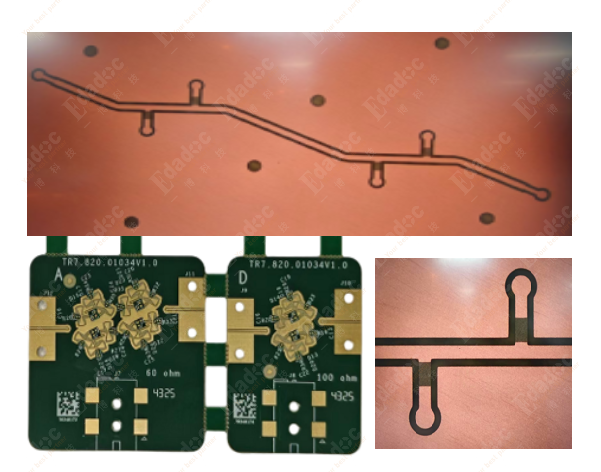

埋阻PCB将电阻材料通过丝印或蚀刻工艺直接制作在内层线路中，可替代传统表贴电阻，优势是节省表面空间、缩短信号路径、消除寄生电感，适合高密度及高速电路。其难点在于电阻层厚度与方阻值需严格一致，阻值公差难控制（通常±10%以上）；埋阻材料与半固化片的热膨胀系数（CTE）匹配性差，压合时易开裂或阻值漂移。此外，后续电镀与蚀刻工艺也可能侵蚀埋阻层，对制程一致性要求极高。

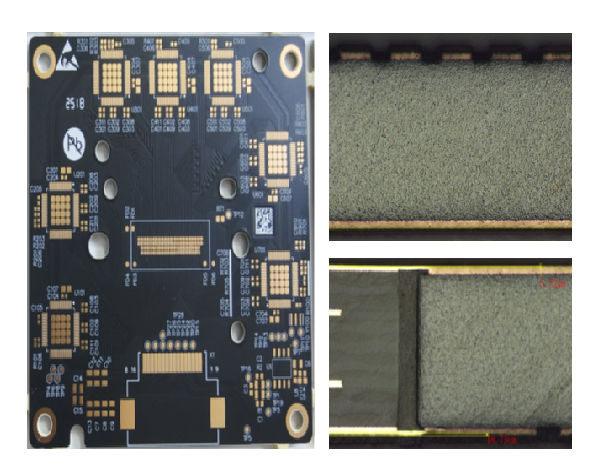

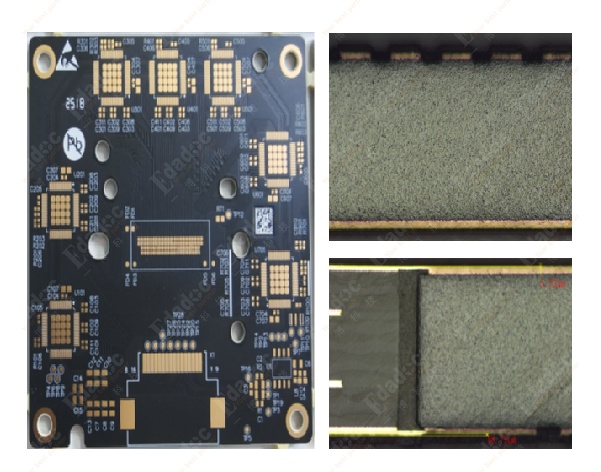

埋陶瓷PCB将陶瓷块（如氧化铝、氮化铝）埋入板内特定区域，利用陶瓷的高导热、高绝缘及低热膨胀系数，实现局部高效散热与可靠支撑。其核心难点在于陶瓷与有机基材（如FR-4）的热膨胀系数（CTE）严重不匹配，压合时易产生界面分层、裂纹及空洞；同时陶瓷表面难以与树脂形成强结合力，钻孔及外形加工时也易出现崩边、碎裂，对材料预处理与压合工艺要求极为严苛。

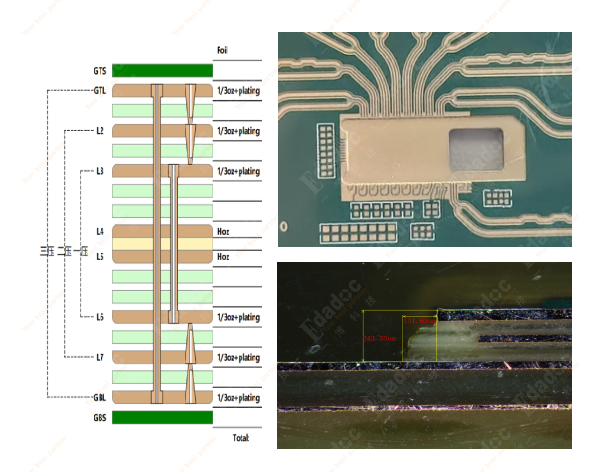

微小台阶PCB通过精密铣削或激光加工在板面形成微米级深度的阶梯结构，主要用于芯片埋入或超薄器件避位，可显著降低模块整体厚度。其核心难点在于台阶深度公差需控制在±10-25μm以内，底部与侧壁粗糙度要求极高；台阶内壁线路制作与阻焊涂覆困难，显影及电镀药液易残留。此外，微小台阶处易产生应力集中，导致压合分层或后续加工开裂。
