最近刚完成一款40层且大于5阶的高阶HDI项目。坦白说，这板子难度不小：多次压合对位、激光钻孔一致性、电镀填孔均匀性，每一个环节都是“坑”。更挑战的是，客户给的交期几乎压缩到了极限。

一博珠海板厂从下单到发货，19天。今天把过程中的技术难点和我们的对策做个复盘，希望对做高速、高密度互连的兄弟们有些帮助。





产品介绍 Ø  N+N+HDI(八次压合） Ø  40层6阶HDI叠孔 Ø  板厚3.8mm Ø  高速材料应用 Ø  56组阻抗



一、你是不是也踩过这样的“坑”

多次压合，对位与平整度难两全

大于5阶意味着多次压合。每次压合后，介质均匀性、涨缩稳定性都会影响下一轮激光钻孔的对位精度。稍有偏差，埋孔和盲孔就偏了。

1. 激光钻孔质量不稳定

高阶HDI对盲孔底部残胶、孔壁粗糙度非常敏感。常规钻机容易出现：深度不均、孔形椭圆、孔壁毛刺。直接影响后续电镀与信号完整性。

2. 电镀填孔与面铜均匀性矛盾

既要填满激光盲孔，又要把板面铜厚控制得足够均匀。高厚径比下，镀层不均会直接拉低可靠性。

3. 交付周期被结构压缩

层数多、阶数高，常规流程至少要30-35天。客户要求3周以内，几乎是不可能任务。



二、实战复盘，看看我们怎么破局

1. 压合与对位：用设备硬实力兜底

• 顶级压机 + X-Ray钻靶机：德国Lauffer真空高温压机，保证每层涨缩独立补偿
• 奥宝LDI高精度曝光机 + 在线AOI：内层线路对位精度拉到±5μm级别

在一博板厂引进的高端进口设备的加持下，多次压合后，层间偏移控制在可接受范围内，没有出现累积偏移超标。

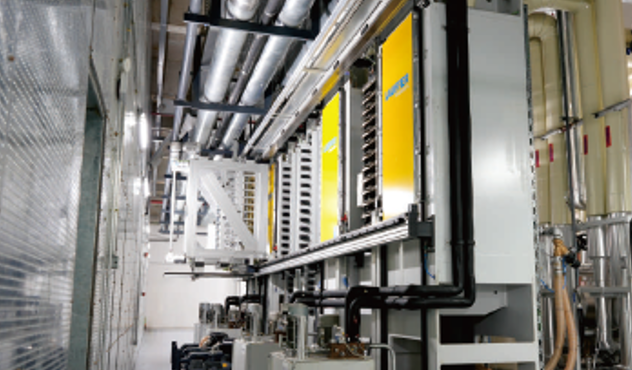

德国Lauffer真空高温压机

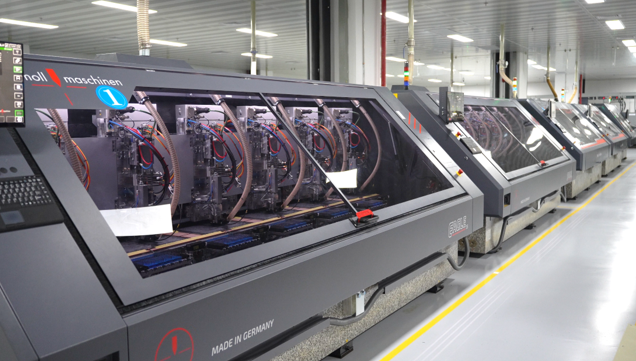

德国Schmoll CCD钻机



2. 激光钻孔：第六代三菱激光钻机 + 微米级定位

第六代三菱激光钻机，激光能量与位置精准控制，孔深一致性明显提升；配合微米级定位系统，切削效果好，孔壁齐整、光滑，残胶小，所以激光孔品质稳定，没有出现畸形孔或深度超差。

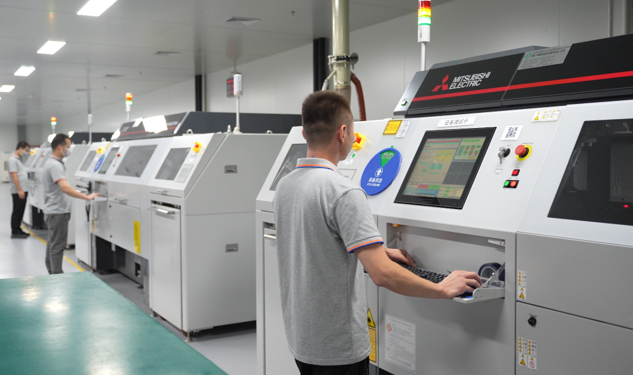

三菱激光钻机





3. 电镀：垂直连续电镀技术（VCP）

• 垂直输送装置，板件在电镀槽中连续、匀速移动

• 既填满激光盲孔，又将板面铜厚均匀性控制在±3μm以内

所以有了VCP电镀线，解决了“填孔不实”和“面铜过厚”的矛盾，满足高速信号对阻抗一致性的要求。

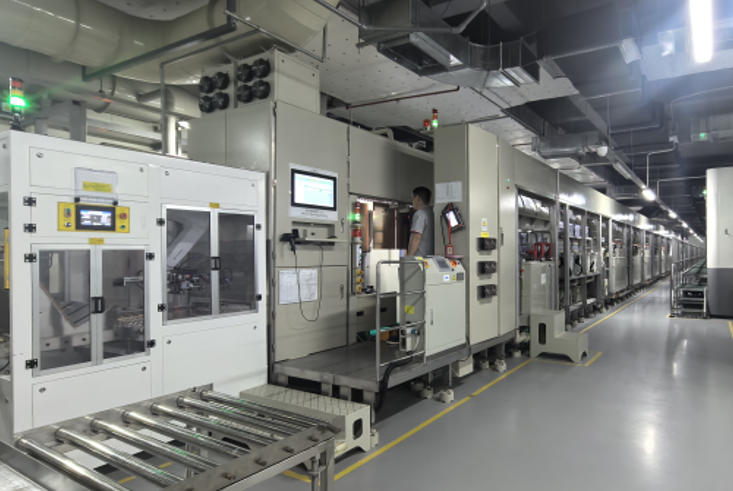

VCP电镀线



4. 交付：19天加急专项

• 成立专项项目组，从排产、物料到工序衔接精确到半天

• 对40层高阶HDI实行并行作业（压合与钻孔准备重叠）

在具有20多年行业管理经验的核心团队安排下，针对特殊情况，快速反映，让客户下单到产品发货，仅用了19天，远超行业常规水平。



三、高端板还是要看板厂有没有能力

高阶HDI（>5阶）不是靠单一工艺优化能拿下的，是设备+工艺+项目管理的组合拳。

19天交付不是神话，但前提是：每一道工序都不能返工。

一博PCB板厂欢迎参观交流，有类似项目可以一起探讨。



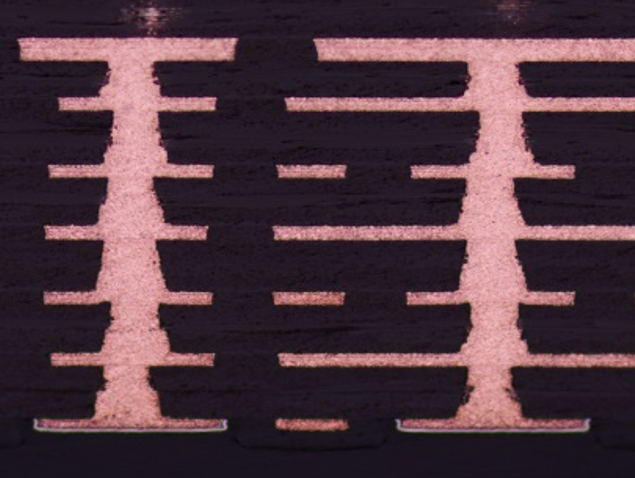

40 层产品压合图
