随着高端服务器算力密度持续攀升，PCB 板层数与厚度不断增加，背钻工艺作为保障高速信号完整性的核心制程，正面临越来越严苛的精度挑战。其中双面分段背钻凭借更灵活的层间互联能力，成为 40 层以上高密厚板的刚需技术，但正反两面钻削的对准难题也长期制约着工艺普及。近期，一博科技在一款大尺寸高端服务器 PCB 上成功实现双面分段背钻工艺量产，以全链路制程管控突破了 0.2mil 级的精度门槛。

产品基础规格

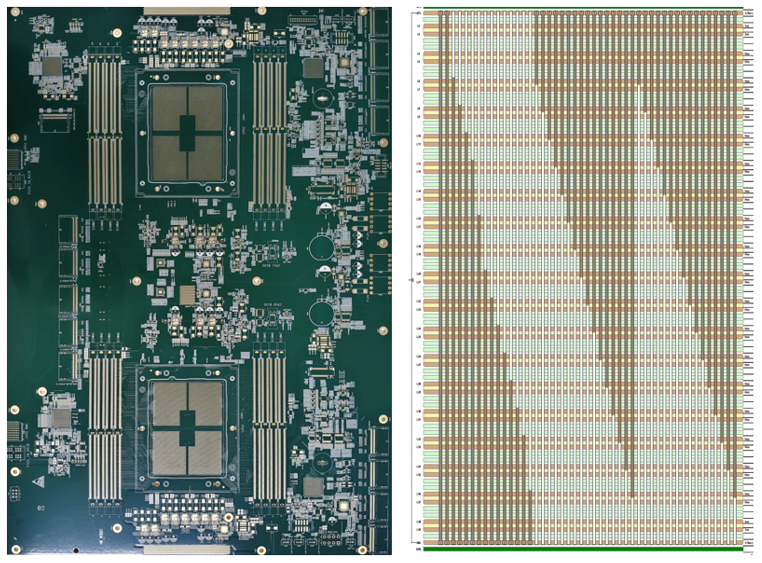

本次量产的产品为 40 层高端服务器 PCB，成品尺寸达到 417×620.45mm，成品板厚 5.25mm，基材选用 R-578Y (GT) 高速板材，主要面向顶级服务器算力平台供货。该产品采用双面分段背钻设计，相比常规单面背钻能够在厚板场景下进一步释放布线空间，但同时也对制造端的精度管控提出了多重挑战。

四大核心制程难点

对于 5.25mm 厚的 40 层板而言，双面分段背钻的制程难度远高于常规背钻方案，核心瓶颈集中在四个维度。 其一，双面背钻孔对位精度要求＜0.2mil，相比主流单面背钻的精度标准提升明显，对位偏差的容错空间被极度压缩，对视觉识别系统的分辨率、钻带与板材的匹配精度都提出了近乎极限的要求。 其二，机械钻孔整体孔位精度需控制在≤0.2mil，基础钻孔是背钻加工的基准，其尺寸稳定性直接决定了后续背钻的良率上限，这对钻机的运动精度、制程环境的温湿度稳定性都有严苛要求。 其三，背钻刀具补偿设定为 D+2mil，40 层厚板在压合、钻孔等全生产流程中的涨缩波动，会直接影响背钻深度与对位效果，轻微的涨缩偏差就可能导致过钻伤及内层、或是钻深不足残留 Stub，对板材涨缩的精细化管控能力要求极高。 其四，双面对接钻对准度要求＜0.2mil，正反两面的背钻需要在厚板内部精准对接，一旦出现轴向偏移就会破坏目标层的互联结构，这对钻孔机的轴向精度、正反两面定位基准的一致性都提出了极高标准。

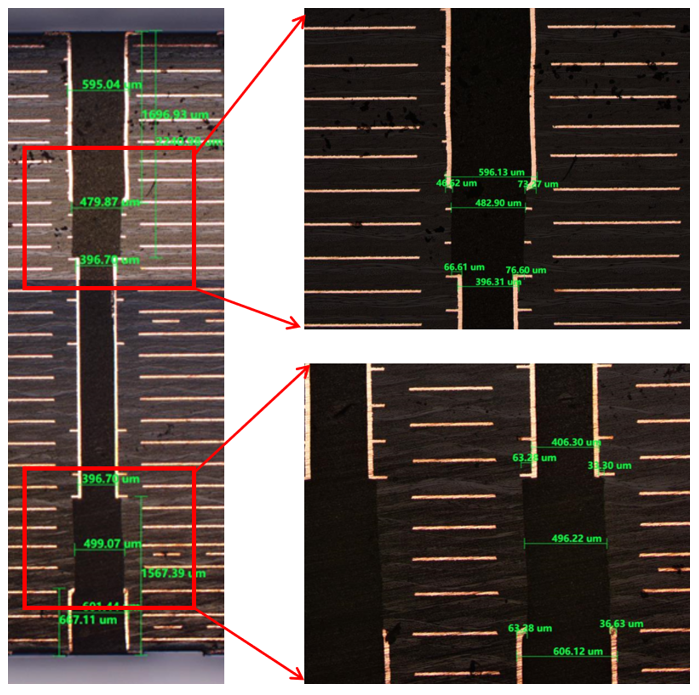

双面分段背钻切片

一博科技定制化制程解决方案

针对上述厚板双面背钻的制程痛点，一博科技依托自身高端 PCB 产线的硬件配置与工艺积累，从设备硬件、对位算法、定位体系三个维度推出全链条优化方案，系统性保障精度达标。 在硬件底座层面，产线全面采用德国进口高精度 Schmoll 钻机，搭载全板 CCD 扫描识别系统，可对背钻孔位进行逐点精准定位。该型号钻机的单机钻孔精度可控制在 10μm 以内，从设备底层筑牢了基础钻孔的尺寸稳定性，满足 0.2mil 级的孔位精度要求。 在对位工艺上，一博科技采用成熟的局部分区对位方案：选取背钻加工区域四角的一次钻通孔作为 CCD 扫描基准点，对整张 PNL 板执行 100% 全板面 CCD 扫描识别；系统根据实时扫描得到的板材实际形态，自动生成对应专属钻带，实现 1 张 PNL 对应 1 套独立钻带的定制化加工，有效抵消板材局域涨缩带来的偏差，将背钻对位偏差稳定控制在 0.2mil 以内。 针对双面背钻的对准核心难题，一博科技专门优化了钻孔定位体系：采用压合工序的 “L” 靶进行初定位，同时在板边均匀钻设 6 个 3.175mm 的定位孔，一钻与双面背钻工序共用同一基准体系；配套使用直径 3.165-3.17mm 的高精度定位销钉，彻底杜绝钻孔过程中板材滑动偏移，从定位基准层面保障正反两面背钻的对接精度，最终双面对接钻对准度稳定满足设计要求。

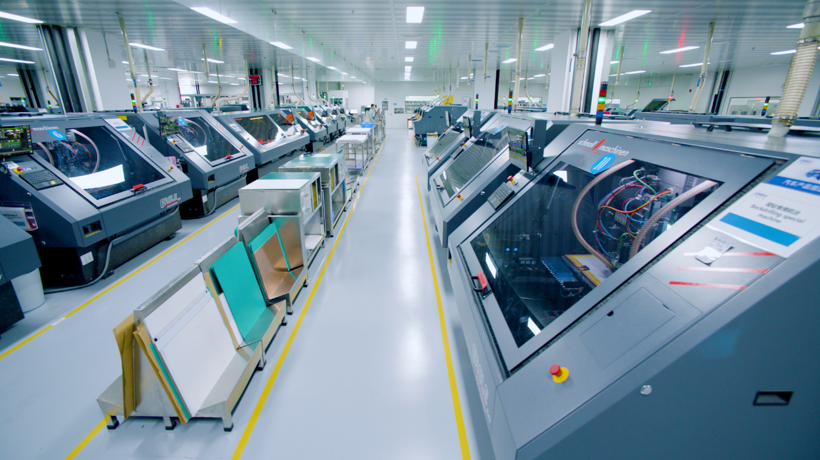

一博钻机车间（德国Schmoll CCD钻机）

工艺升级的核心价值

相比传统背钻工艺仅能实现上下两层分段导通，一博科技此次落地的双面分段背钻工艺，将层间导通结构优化为上、中、下三段导通模式，表、底层均保持导通设计，中间非导通层次可根据实际布线需求做弹性调整。 得益于双面加工的特性，该工艺在 40 层厚板场景下可实现接近任意层的互联效果，有效提升了 PCB 的布线空间利用率，为高端服务器板卡的高密度信号走线、电源层规划提供了充足的设计冗余。同时，分段导通的结构也能进一步降低信号 Stub 效应，提升高速信号传输质量。

作为国内专注于高端 PCB 与 PCBA 制造的服务商，一博科技长期在高速板、高阶 HDI、厚板背钻等领域持续投入研发。此次 40 层厚板双面分段背钻工艺的量产落地，进一步完善了其在高端服务器算力板卡领域的工艺布局，也为国内 AI 算力、高端存储等下游场景的高密厚板 PCB 制造提供了成熟的技术路径。
