在高端服务器 PCB 制造体系中，背钻工艺是消除信号 Stub 干扰、保障高速信号完整性的核心制程，而单面分段背钻更是高密度布线场景下提升布线效率的关键技术路径。近期，一博科技针对一款 8 层高端服务器 PCB 完成了单面分段背钻技术的量产验证，在极严苛的公差要求下实现了稳定良率，为高阶服务器板卡的制程升级提供了成熟的落地方案。

产品基础参数

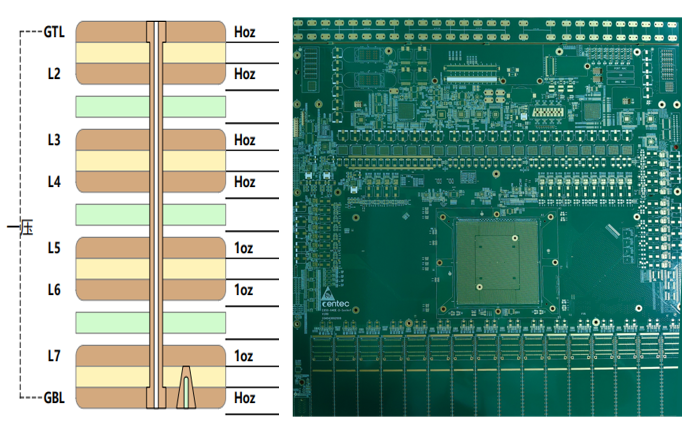

本次量产的 8 层 PCB 产品，成品尺寸为 271.45×179.31mm，成品板厚控制在 1.35mm，基材选用 R-578Y (GT) 高速板材，主要面向高端服务器硬件平台供货。该产品最大的制程亮点在于采用单面分段背钻设计，对加工精度的要求远超常规背钻产品。

三大核心制程难点

从制造维度看，该产品的背钻加工集中了行业内高阶背钻的三大典型痛点，也是长期制约分段背钻普及的技术瓶颈。 其一，背钻孔对位精度要求＜0.3mil，对位偏差的管控阈值远高于行业常规标准，对视觉识别系统的精度、钻带与板材的匹配度都提出了近乎极致的要求。 其二，机械钻孔整体孔位精度需控制在≤0.3mil，基础钻孔的尺寸稳定性是后续背钻对齐的前提，这对钻机的运动精度、制程环境的稳定性都有严苛要求。 其三，背钻刀具补偿设定为 D+2mil，板材在生产全流程中的涨缩波动会直接影响背钻深度与对位良率，轻微的涨缩偏差就可能导致背钻不足或过钻报废，对板材涨缩的精细化管控能力要求极高。

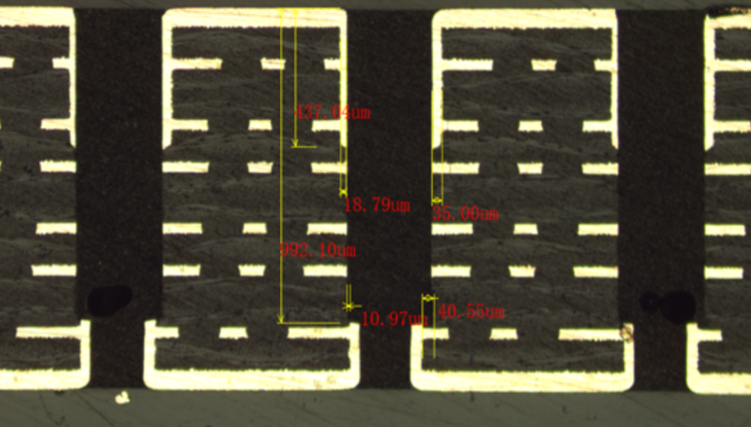

单面分段背钻切片

一博科技的针对性技术解决方案

针对上述制程痛点，一博科技依托自身高端 PCB 产线的设备配置与工艺积累，从硬件、算法、工艺逻辑三个维度推出定制化方案，全链路保障背钻精度达标。 在硬件端，产线采用德国进口高精度 Schmoll 钻机，搭载全板 CCD 扫描识别系统，对背钻孔位进行逐点精准定位。该型号钻机的单机钻孔精度可控制在 10μm 以内，从设备层面筑牢了基础钻孔的尺寸稳定性，满足 0.3mil 级的孔位精度要求。 在对位工艺上，一博科技创新采用局部分区对位方案：选取背钻加工区域四角的一次钻通孔作为 CCD 扫描基准点，对整张 PNL 板执行 100% 全板面 CCD 扫描识别；系统根据实时扫描的板材形态，自动生成专属钻带，实现 1 张 PNL 对应 1 套独立钻带的定制化加工，有效抵消板材局域涨缩带来的偏差，最终将背钻对位偏差稳定控制在 0.3mil 以内，完全达成设计指标。

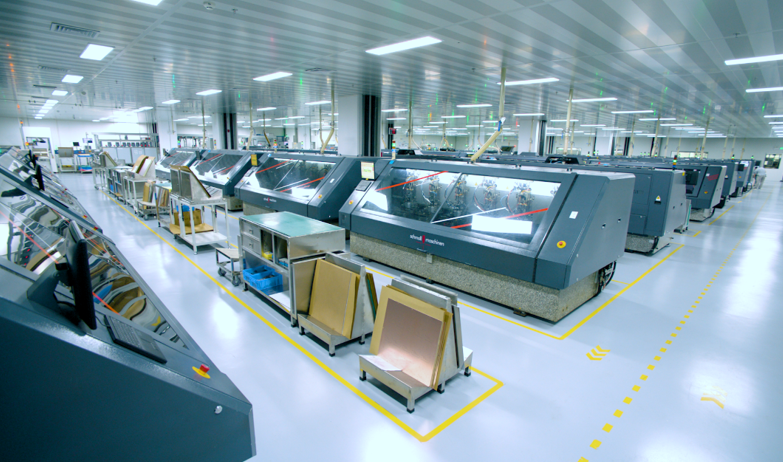

一博钻机车间（德国Schmoll CCD钻机）

工艺升级的核心价值

相比传统背钻工艺，此次一博科技落地的单面分段背钻技术，在布线灵活性上实现了显著突破。 传统背钻工艺通常仅能实现上下两层分段导通，而优化后的单面分段背钻可实现上、中、下三段导通结构，表底层均保持导通设计，中间非导通层次可根据实际布线需求做弹性调整；工艺极限可接近任意层互联，有效提升了 PCB 的布线空间利用率，为高端服务器的高密度信号走线提供了更多设计冗余。

作为国内专注于高端 PCB 与 PCBA 制造的服务商，一博科技长期在高速板、高阶 HDI 等领域持续投入研发，此次单面分段背钻技术的量产落地，进一步完善了其在服务器算力板卡领域的工艺布局，也为 AI 算力、高端存储等下游场景的高密 PCB 制造提供了可复用的技术支撑。
