在半导体测试领域，ATE负载板是保障测试精度、稳定性的核心载体，对PCB的层数、板厚、加工精度有着极致要求。本文解析的这款产品，是一款42层、7.7mm超厚超大尺寸高端ATE专用PCB，集合了超高层叠、超厚板体、超大板面、7.2mm超深背钻等多项极限规格，多项加工参数逼近行业工艺天花板，主要用于高端半导体测试设备，解决高精度信号传输与测试适配难题。

产品核心规格参数如下：

成品尺寸：560×950mm，基材加工尺寸609.6×1066.8mm，属于大尺寸工业PCB

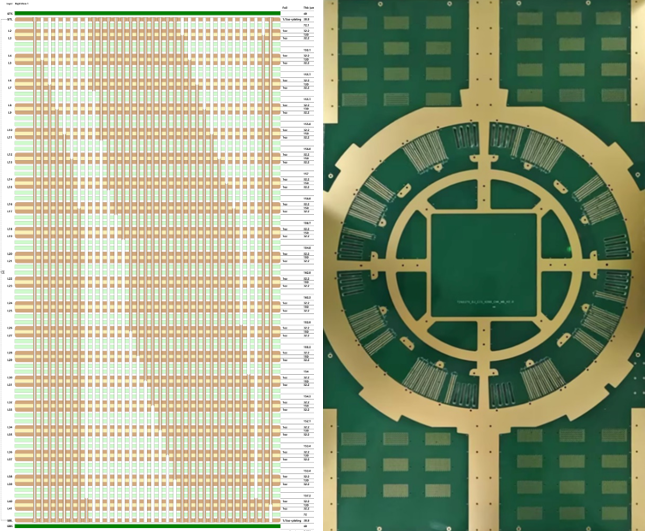

叠层结构：42层超高多层堆叠设计

成品板厚：7.7mm超厚板材

背钻深度：7.2mm行业超深背钻工艺

厚径比：24.2:1超高厚径比，加工难度大幅升级

基材材质：S1000-2M高Tg覆铜板，耐高温、尺寸稳定性强，保障高频测试工况稳定

二、四大工艺难点，堪称PCB加工极限挑战

不同于常规民用、工业PCB，这款ATE测试板的特殊规格，让整条生产链路的管控难度翻倍。超大板面、超高叠层、超厚板体、超高厚径比四大特性叠加，直接突破常规工艺窗口，生产核心难点主要集中在四个方面。

1、大尺寸多层压合，层间对位精度难把控

该产品基材板面尺寸大，芯板本身面积广、柔性强，在压合、线路曝光过程中极易出现形变、偏移、错位等问题。传统定位、曝光与压合工艺，根本无法满足高精度叠层要求。一旦层间对位偏差超标，就会直接出现内层开路、线路短路、阻抗异常等问题，造成大批量不良品，严重影响生产良率。

2、7.7mm超厚板体，逼近主流设备加工边界

目前国内主流PCB生产设备的适配板厚大多控制在8mm以内，这款产品7.7mm的厚度，基本触达设备加工极限。超厚板体对钻孔、外形锣边、压合、板材输送等全工序都是极大考验，设备行程、进给速度、承压参数均超出常规加工范围，生产中极易出现加工不到位、设备磕碰、板材受压变形等各类异常问题。

3、超大平面超深背钻，深度一致性控制难度大

背钻工艺的核心价值，是去除通孔多余残桩，避免高频信号反射、畸变，是保障ATE板测试精度的关键工序。由于产品板面面积大，生产过程中会受到板材内应力、设备热漂移、刀具磨损、局部板厚不均等多重变量影响，整板背钻深度很难保持统一。常规工艺下，要么背钻过深击穿内层线路，要么背钻过浅残留过长桩位，直接劣化高速信号质量，无法满足半导体高精度测试标准。

4、大尺寸板材易变形，涨缩翘曲管控难度高

大尺寸PCB经过多次高温压合、曝光、热处理后，很容易出现无规律涨缩和板面翘曲。这款ATE测试板对尺寸公差要求极其严苛，微小的尺寸偏差，都会导致后续钻孔对位、背钻位置偏移，引发批量报废。同时，板面翘曲超标会导致测试探针接触不良，出现测试数据误判，直接导致产品失效。

三、针对性工艺优化，破解极限生产难题

针对以上行业共性工艺难题，项目团队结合高端精密生产设备，从基材预处理、图形制作、压合、背钻到后段检测，搭建全套定制化工艺方案，通过全链路精细化管控，成功突破极限加工瓶颈，实现产品稳定量产。

1、全链路高精度对位工艺，解决大尺寸层偏问题

为改善大尺寸多层压合对位偏差问题，项目搭建了定位、曝光、压合一体化精准工艺体系。钻孔阶段采用多铆钉定位方案，搭配高精度进口钻机加工基准孔，锁定统一生产基准；内层线路成像采用高精度LDI曝光设备，大幅提升线路成像清晰度与精准度，减少图形偏移误差。

配板环节采用人工精准铆合定位方式，所有首件产品必须经过X-Ray全方位对位检测，精度达标后方可批量投产。压合工序采用高精度进口压机，精准调控温度、压力、压合速率，有效均衡各层介质厚度，修正层间偏移，彻底解决42层超高叠层的层偏、介质不均等问题，保障叠层结构稳定。

2、前置设备专项调试，适配超厚板极限加工

针对7.7mm超厚板设备适配难题，项目采用前置验证、提前调试的生产模式。正式投产前，对产线所有加工设备进行专项校准，针对超厚板特性，逐一优化设备行程、加工高度、进给速率、承压参数，提前规避板材输送、钻孔、锣边过程中的磕碰、加工不到位、受压变形等风险，为批量生产筑牢工艺基础。

3. 设备+刀具双升级，稳住超深背钻精度

为解决超大平面背钻深度不一致的痛点，项目定制专属背钻生产方案。选用进口高精度控深钻机，搭配专用硬质合金刀具，同时建立标准化刀具寿命管控机制，定时换刀，杜绝刀具磨损造成的深度偏移。

加工前对整板进行多点厚度扫描，精准补偿板材局部厚度误差，严控背钻深度公差；加工完成后，通过金相切片抽样检测残桩长度、孔壁状态，同时利用X-Ray设备批量抽检，杜绝过钻伤线、残桩超标等缺陷，全方位保障产品高频信号完整性，匹配高端半导体测试需求。

4. 全流程闭环管控，抑制板材涨缩与翘曲

围绕产品0.075mm的严苛涨缩公差要求，项目建立全工序变形管控体系。生产前期通过标准化烤板工艺，提前释放板材内部应力，从源头减少形变隐患；全工序统一固定系数曝光、固定系数钻孔工艺，统一加工基准，减少工序误差累积。

压合完成后，通过X-Ray钻靶校正尺寸偏差，全程跟踪记录板材涨缩数据，实现从预处理到成品的全流程闭环管控，有效解决大尺寸板材涨缩、翘曲超标问题，保障整板尺寸精度统一。

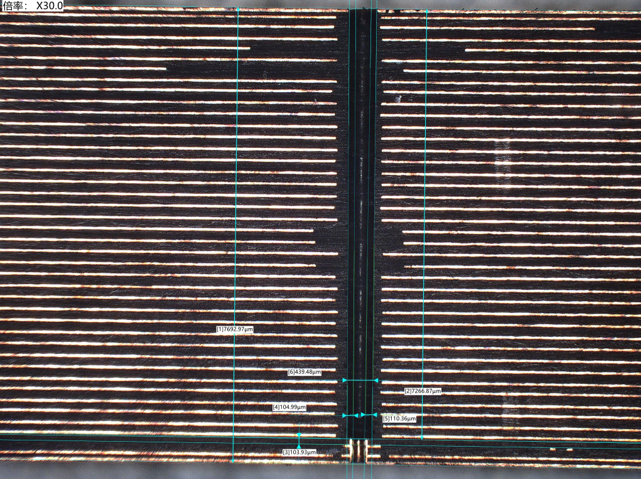

7.2mm超深背钻切片

四、项目总结

本次42层7.7mm超大尺寸ATE测试板项目，成功攻克了大尺寸多层压合层偏、超厚板设备极限加工、超大平面超深背钻控深、大尺寸板材涨缩翘曲四大技术难题。

通过高端设备赋能、定制化工艺开发、全流程精细化管控，项目顺利实现极限规格ATE精密PCB的稳定量产。成品对位精度、背钻残桩、尺寸涨缩、板面平整度、电气性能等所有核心指标均满足设计标准，完全适配高端半导体ATE测试设备的使用需求。

同时，本次项目沉淀的超高层数、超厚、大尺寸精密PCB生产工艺，也为行业同类高难度极限产品的量产，提供了可落地的实战参考。
