近期挑战一个18层，八次压合，七阶叠孔，成品厚度2.36mm，公差正负0.12的项目。这哪是PCB，这是十八层材料摞在一起，高温高压下反复折腾八轮，还要在中间挖出台阶来。

说实话，市面上能接这种单子的厂没几家。敢接的，真在金油锅里滚过几遍，一博就属于比较有实力的PCB板厂。

产品介绍 Ø  高阶HDI(八次压合） Ø  18层7阶HDI叠孔 Ø  板厚2.36±0.12mm Ø  高速材料 Ø  阻抗精度±7% Ø  连接器应用 Ø  台阶图形

一博PCB板厂

八次压合，每一轮都是独立考题

常规HDI压个三四次，一般板厂已经很难了。八次是什么概念？每多一轮，材料涨缩就往不同方向偏一点，前面压平的板子后面又弯了，层偏累积到最后可能直接报废。更狠的是内应力——八次高温热循环，层间结合力一点点被消耗，切片一拉就裂。

我们的做法不花哨，但管用：每一轮压合单独设升温曲线、保压时间和冷却速率。低速升温，让热应力慢慢释放，不急那一时半会。压力也分区分段给——薄芯板那段低压慢慢流，厚芯板才上高压保证粘牢。光这套参数，在核心工作人员的指导下，最终板翘控制在0.5%以内，层间切片拉都拉不开。

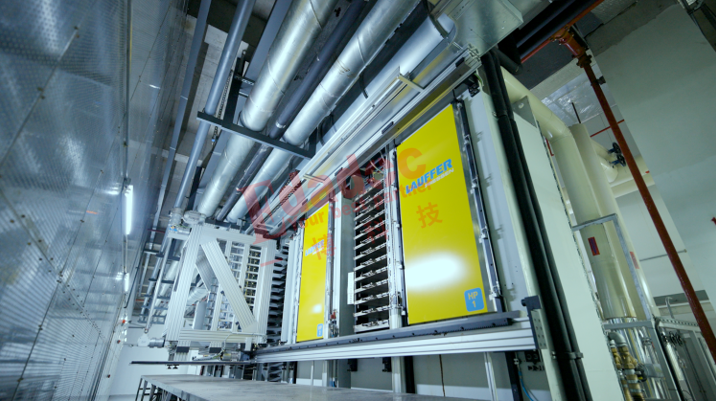

德国Lauffer真空高温压机

七次激光钻孔，同轴度是死穴

七阶叠孔，意味着同一个位置要钻七次、镀七次。每钻一次，孔壁就多一层热影响区，微裂纹、树脂空洞、层间剥离，该来的全来了。第一批试板切片出来，孔壁质量合格率不到六成，看得人头皮发麻。

我们用的是第六代三菱激光钻机，设备本身够硬，但光靠设备不够。额外加了CCD实时对位补偿——每钻一层就实测一次实际位置，偏差直接反馈到下一层的钻孔坐标里，动态修正。叠孔同轴度从正负30微米压到了正负12微米。电镀这边，分段脉冲先薄镀打底再加厚，配合深度除胶，孔壁铜厚均匀性做到正负2微米以内。再切片，孔壁光滑得像刀切豆腐。

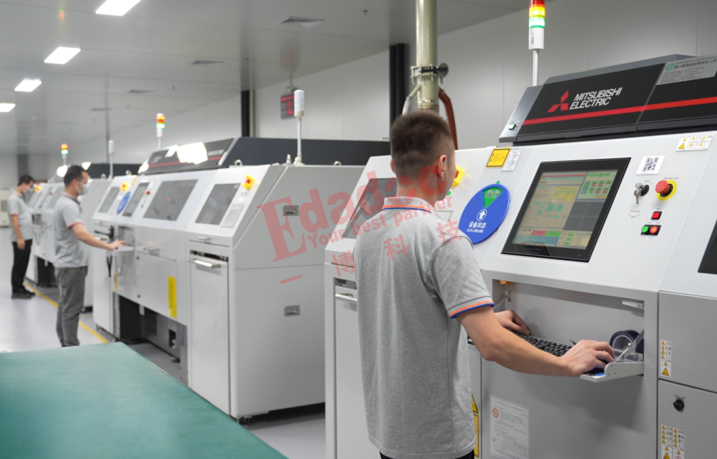

 三菱激光钻机

台阶边缘那点事

台阶图形最头痛的地方不是压合，是蚀刻。台阶有高低落差，喷淋蚀刻的时候，侧边要么蚀不干净留一堆残铜，要么过蚀把台阶尺寸搞废了。我们上了个笨办法——台阶边缘先镀一层锡做保护挡边，蚀刻完用UV激光把锡精准烧掉。侧边轮廓干干净净，残铜过蚀全没了。台阶底部的树脂填充，靠压合前算好每层PP的流动量，模具开口按计算值做，填充率从最初不到八成干到了98%以上。

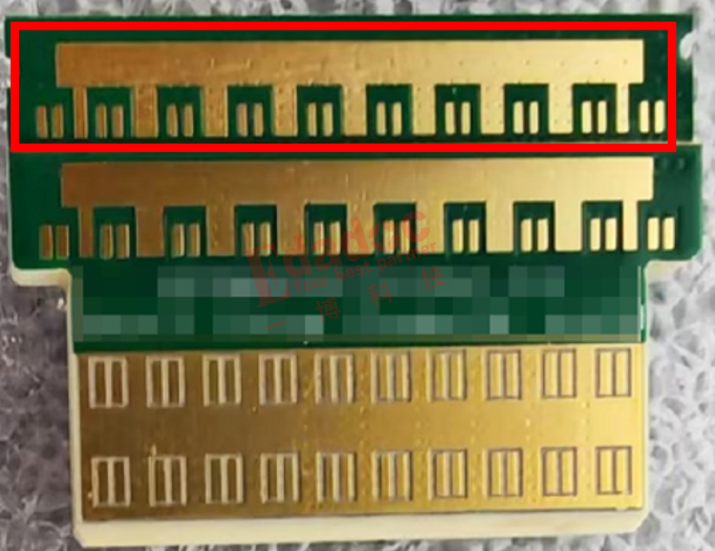

台阶图

阻抗这事，靠分区治

±7%的阻抗公差，放在常规板上都算苛刻。放在七阶加台阶的板上，内层阻抗线分布在各种不同铜厚区域，从18微米到35微米都有。我们没想着一套补偿走天下——每批次压合后切片测介质厚度，动态修正下一批的内层线宽。台阶区域的走线单独建补偿模型，铜厚不一样，线宽补偿值就不一样。迭代六轮之后，阻抗CPK从0.89拉到1.38。

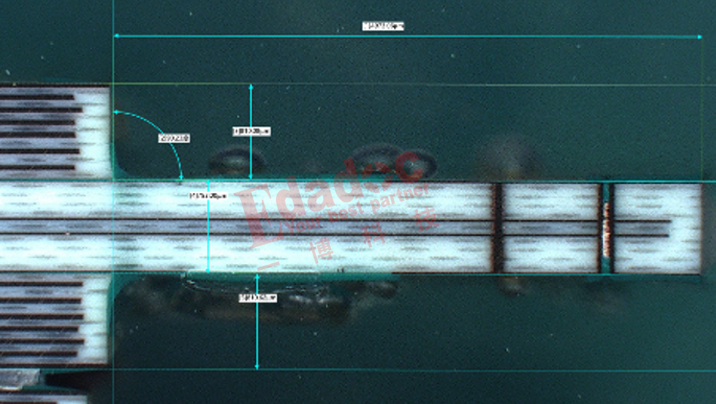

切面图

做这种板子没有捷径。每一层对位、每一次钻孔、每一段压合曲线，都靠死磕数据。真正拉开差距的，除了高端进口设备还有一批经验丰富的核心人员，他们知道每一组参数背后那点微妙的“火候”——什么时候该加力，什么时候该收手，什么时候该停下来切一片看看再往前走。

这大概就是一博在PCB制板上，跟别人不太一样的地方。
