多材料PCB混压关键工艺全流程拆解
发布时间:2026-04-23 16:39:35
在PCB行业,单一材料压合已是常规操作,但四种不同材料(M8+M7+PTFE+陶瓷)混压,还要同时满足三次压合、超高厚径比、±5%阻抗公差,这无疑是一次工艺集成能力的考验。本文带你深度解析一博PCB板厂背后的核心难点与应对之道。
![]() |
产品介绍 Ø 应用领域:航空航天 Ø N+N+N三次压合 Ø 16层混压 Ø 板厚5.0mm Ø 板材:M8+M7+PTFE+陶瓷 Ø 25组阻抗且阻抗公差±5% Ø 表面处理:化金 |
一、四种材料,四种特性
不同材料的热膨胀系数(CTE)、玻璃化转变温度(Tg)、流动性、表面能差异巨大。PTFE是出了名的“难粘”,陶瓷刚性大却脆,M8与M7虽同属低损耗系列但压合窗口不同。把它们压在一起,最容易出现的问题是:

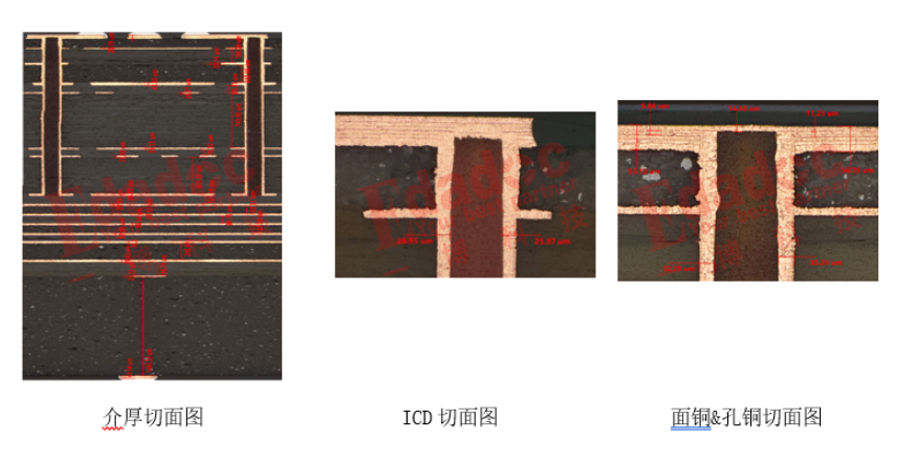

• 介厚不均
• 层间结合力不足
• 钻孔后孔壁粗糙、残胶
• 等离子除胶参数难匹配
核心对策:
一博PCB板厂通过多轮DOE工艺试验,系统优化压合、钻孔、除胶等关键工序参数,建立多材料混压专属工艺窗口,实现各工序参数精准匹配,确保介电层厚度均匀、孔壁洁净、层间结合稳定可靠。让每种材料在压合过程中“服服帖帖”。

二、N+N+N三次压合涨缩控制是关键
三次压合意味着内层图形至少要经受两次高温高压的历史考验。每次压合后板材都会产生一定涨缩,若不做补偿,第三次压合时内外层对位偏差将累积到无法接受的程度。
一博实践做法:
• 第一次压合后,测量所有芯板涨缩系数,建立数据库
• 第二次内层图形制作时,根据实测值进行分区补偿
• LDI曝光设备实现图形按区域独立拉伸,将涨缩极差压到1mil以内
• 每次压合前重新标定基准孔位置
这套“测量-反馈-补偿”闭环系统,是多次压合成功的底层逻辑。

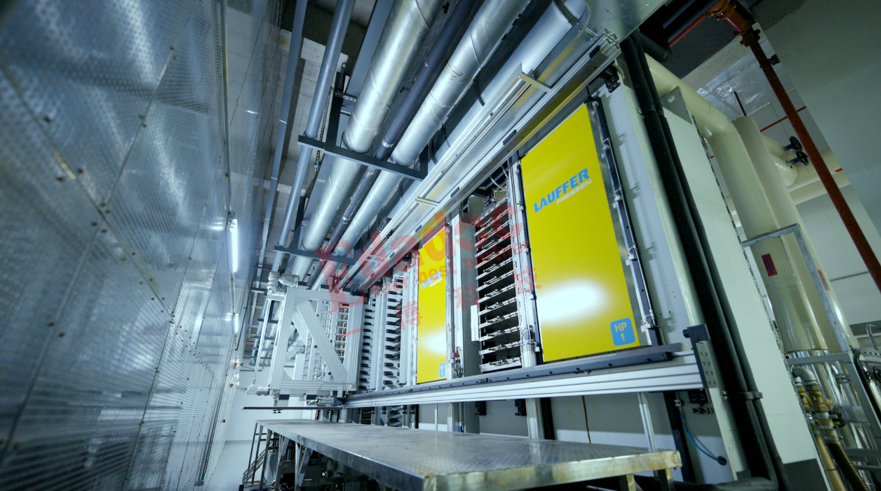

德国Lauffer真空高温压机

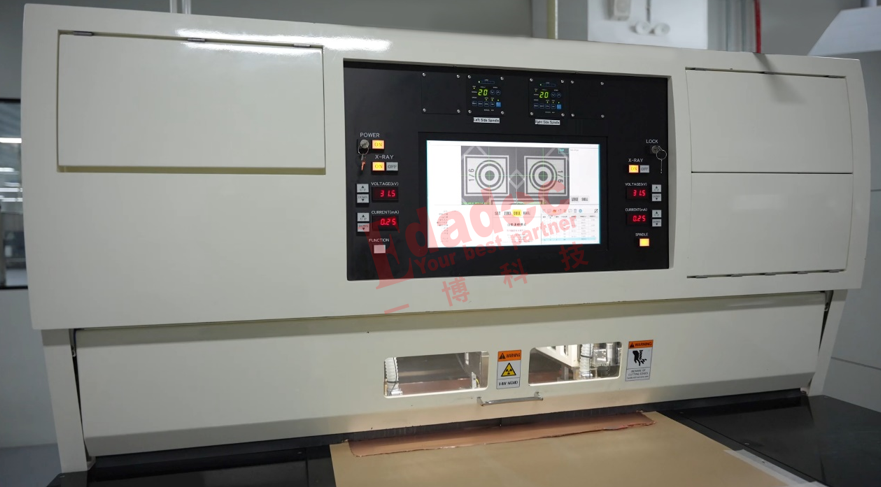

X-Ray钻靶机
三、外层铜厚均匀性如何保证?
本产品外层需经历三次电镀,一次全板电镀+两次图形电镀,每次电镀都会叠加厚度。若控制不当,板面铜厚差值可能超过15μm,影响精细线路制作和阻抗精度。
一博应对措施:
• 采用日本进口高精度研磨设备,减铜研磨后板面铜厚极差控制在8μm以内
• 三合一垂直电镀线,具有均匀的阳极分布和强力搅拌系统,确保板面电流密度一致性
• 每道电镀后测量铜厚分布图,动态调整下道参数
最终实现了整板铜厚高均匀性,为±5%阻抗控制打下基础。

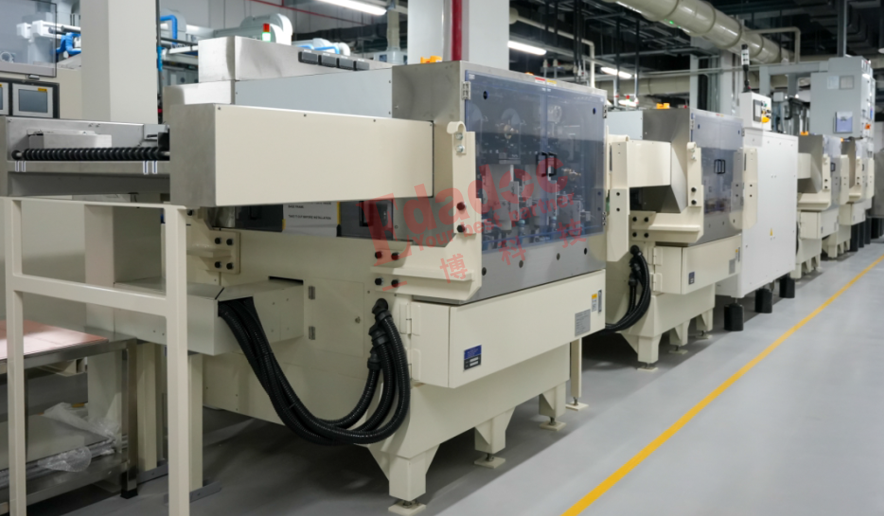

十六轴陶瓷磨板机
四、30:1超高厚径比,孔金属化如何“一穿到底”?
30:1厚径比,在普通PCB厂已是“禁区”。药液进入孔内难、交换难、气泡排出难,极易造成孔内无铜或孔薄。
一博技术突破点:
• 采用三合一垂直电镀线,设备能力覆盖超高厚径比75:1,余量充足
• 优化沉铜活化工艺,提高孔壁催化活性
• 电镀采用反向脉冲波形,增强深孔均镀能力
• 每批板做孔切片监控,确保孔铜厚度≥20μm
经批量验证,孔金属化良率达到98%以上,满足航天级可靠性要求。

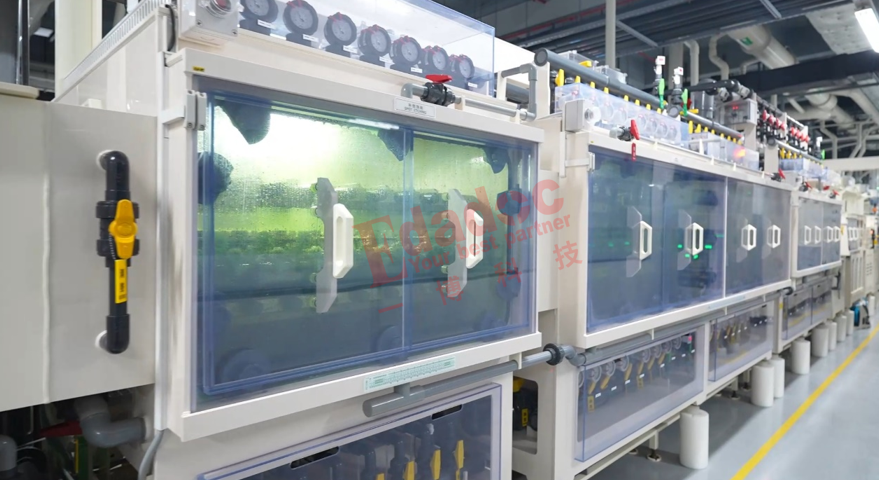

“除胶+沉铜+电镀” 3合1一体产线
五、阻抗设计与实物零偏差
高速数字与射频混合电路中,25组不同特征阻抗要求±5%公差,这要求在设计和制造两端都做到极致。
一博PCB板厂优势:
• 采用韩国进口真空二流体蚀刻生产线,精细线路加工线宽公差稳定±3%内,筑牢阻抗精准控制基础
• 依托 LAUFFER 层压机高稳定性,严控介质厚度均匀性,降低阻抗离散性,提升批量一致性
• 搭建完善阻抗模拟数据库,通过前期精准仿真+制程参数闭环管控,实现设计与实物 “零偏差”,保障非电镀层阻抗精度 ±5% 达标

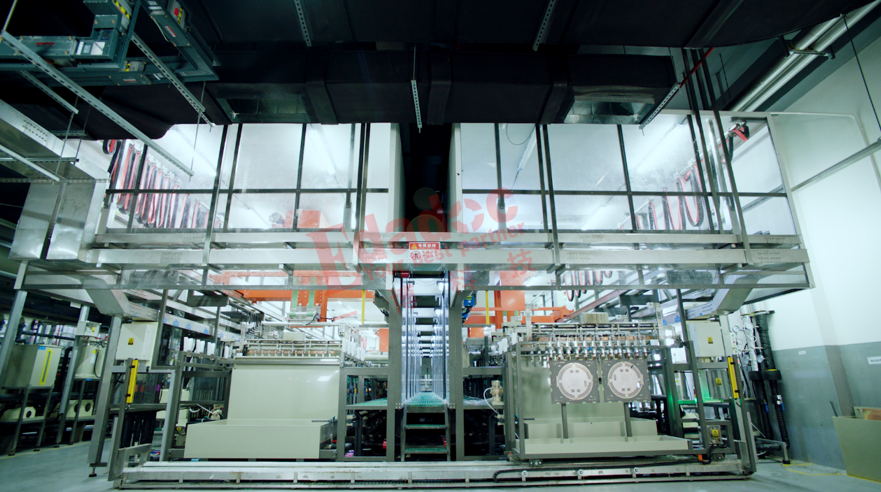

真空二流体蚀刻线
作为 PCB 行业高端制造的标杆企业,一博科技凭借二十余年技术深耕,在多材料混压、超高厚径比与高精度阻抗控制等核心领域构筑了深厚壁垒。公司配备 LAUFFER 层压机、真空二流体蚀刻线等顶尖设备,结合自研工艺与DOE优化体系,熟练驾驭 M8、M7、PTFE、陶瓷等异种材料混压,稳定实现30:1乃至75:1 超高厚径比、±5% 阻抗精度的批量制造能力,技术指标对标国际一流水平。
依托 “设计 — 制板 —PCBA” 一站式服务链条与数字化管控体系,一博科技可快速响应ATE、AI算力、光模块、高端服务器等领域的高难度定制化需求。面对未来,公司将持续加码高端工艺研发与珠海等基地产能建设,深化在高频高速、异构集成等前沿领域的技术优势,助力客户突破硬件性能极限,成长为全球高端 PCB 制造的核心力量。
