高厚径比PCB板技术案例
发布时间:2026-03-02 16:32:08
在每一个制造环节(如钻孔、电镀、压合)都实现极高的精度和稳定性,避免缺陷向下游累积。
![]() |

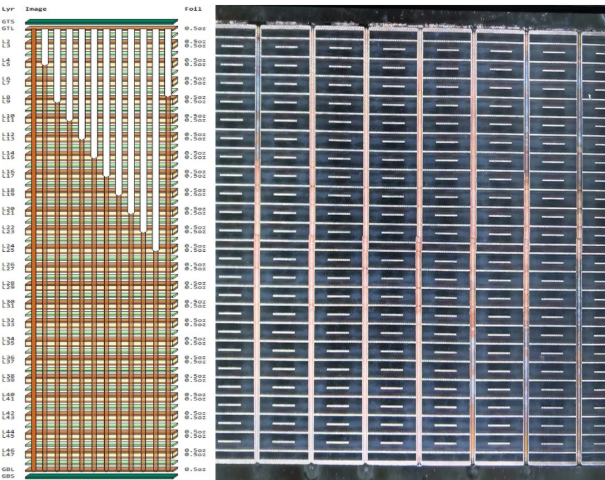

产品介绍 Ø 层数:48L Ø 板厚:6mm Ø 钻孔孔径:0.11mm Ø 钻孔厚径比:55:1 Ø 对钻精度:≤40um Ø 电镀深镀能力:>85% |
技术难点:
1、孔径极限与信号完整性冲突
2、超高的厚径比
3、严苛的对钻精度
4、电镀深镀能力
我司对策:
1、德国Schmoll CCD 钻机+三菱激光钻机完美解决孔径极限问题。
2、使用X-Ray钻靶机,可以“看穿”板材,直接捕捉到最核心或最底层的关键靶标,实现全局性的高精度对位,极大降低累积误差的影响。
3、采用龙门脉冲电镀,在高电流时进行沉积,在低电流或反向脉冲时,让孔内耗尽的铜离子得以补充,并驱赶气泡。这是解决高厚径比电镀的最有效技术。
4、在每一个制造环节(如钻孔、电镀、压合)都实现极高的精度和稳定性,避免缺陷向下游累积。
