Q1：这是什么板子？

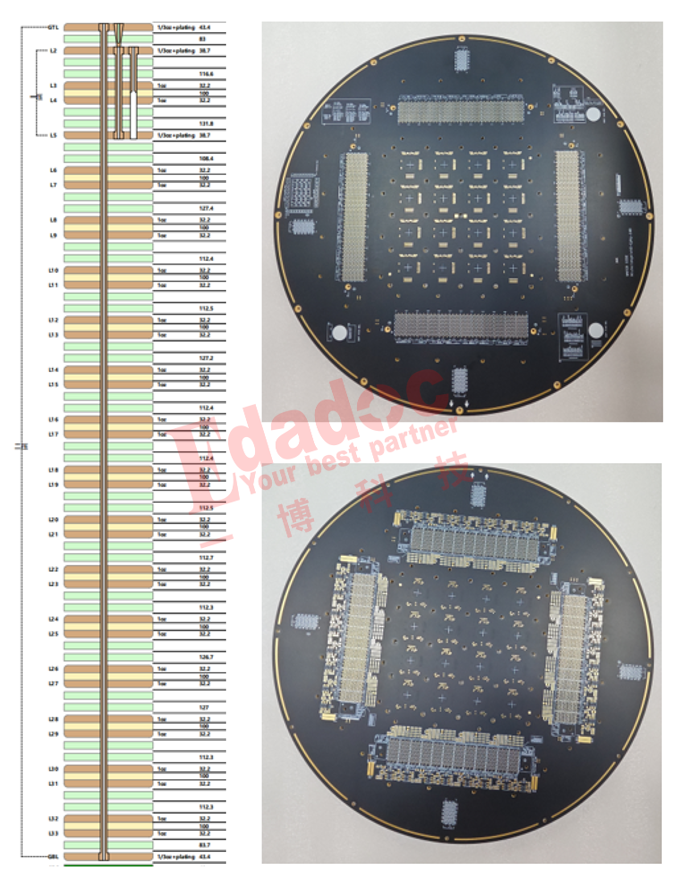

​用在哪儿？ 34 层 N+M 结构，1 阶 2 压，板厚 5.05mm，厚径比 30:1，M6 板材，沉金 + 局部电金。ATE 探针卡上用的，Pogopin 孔那个油墨半塞工艺，专门给精密测试设备配套。

Q2：难点在哪儿？
同行为啥不爱接？ 三个硬骨头。 第一，层数多，压合次数多，每层芯板涨缩方向不统一，层间对位容易偏，压完才发现偏了，整批报废。第二，0.15mm 的孔，板厚 5.05mm，药水在孔里转不开身，孔口铜堆厚了，孔中间还薄，狗骨效应出来电镀直接超标。第三，半塞填充深度卡在 40%-60%，工艺窗口特别窄，油墨稀了挂不住，稠了堵网版，普通厂调三五天良率都拉不起来。

 Q3：层偏怎么解决？
每层芯板四角加涨缩测量 PAD，每轮压合后用专用设备实测数据，拿实测值去推下一层预补偿量，压一层调一层。制程中全流程数据追踪，不是等压完了再发现问题，是每走一步都卡着数据走。

 Q4：电镀狗骨效应怎么避免？
 直接上 75:1 厚径比的三合一电镀线，对付 30:1 绰绰有余。产线配备的是高阶脉冲电镀装备，孔内药水交换能力比普通直流电镀提升一大截。做 DOE 试验把电流密度、药水浓度、流量、温度跑透，孔铜均匀性 TP 值做到 80% 以上。硬件到位，参数锁死，狗骨效应切不出来。

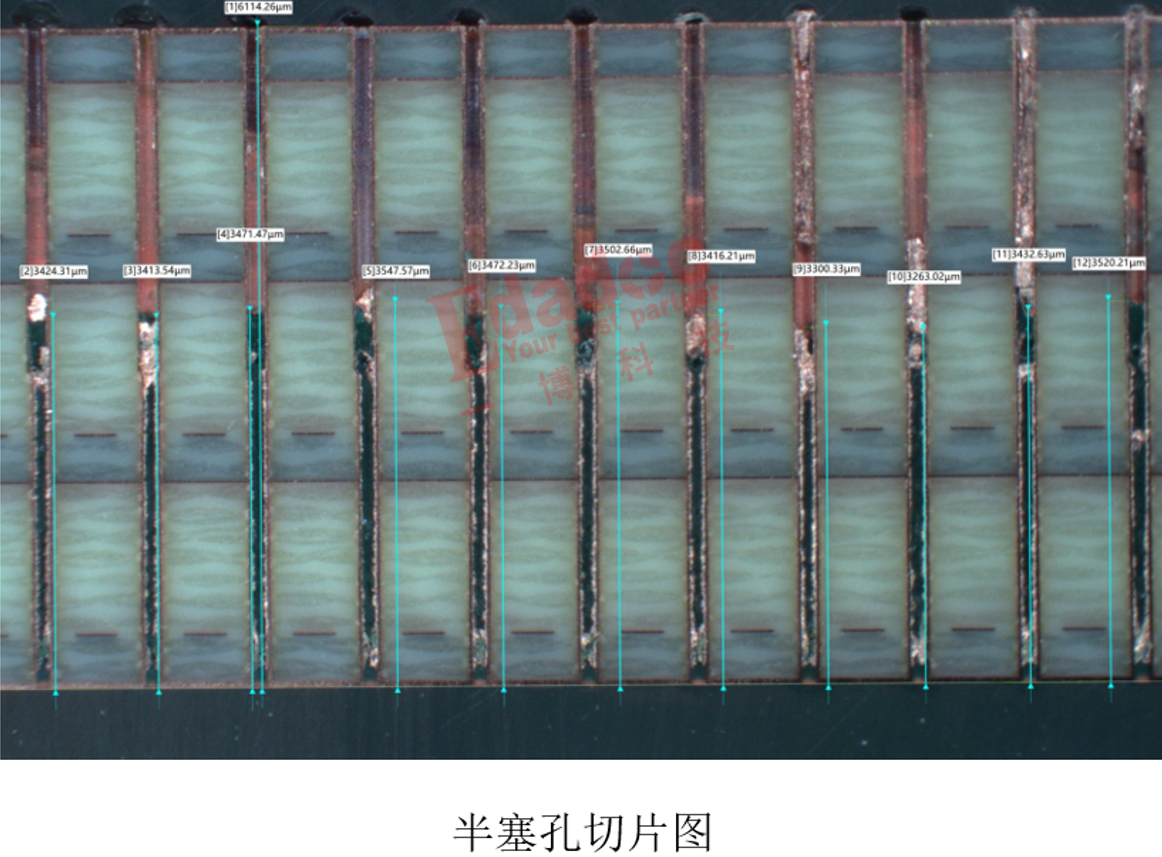

Q5：半塞深度 40%-60% 怎么卡住？
做 DOE 验证，网版目数、刮刀压力、油墨粘度、流动度，每组组合切片上显微镜量深度，最后锁死最优参数。一博的印刷装备精度够，刮刀压力闭环控制，压力波动控制在极小范围内，半塞深度批量一致性有保障。

Q6：切片验证效果怎么样？

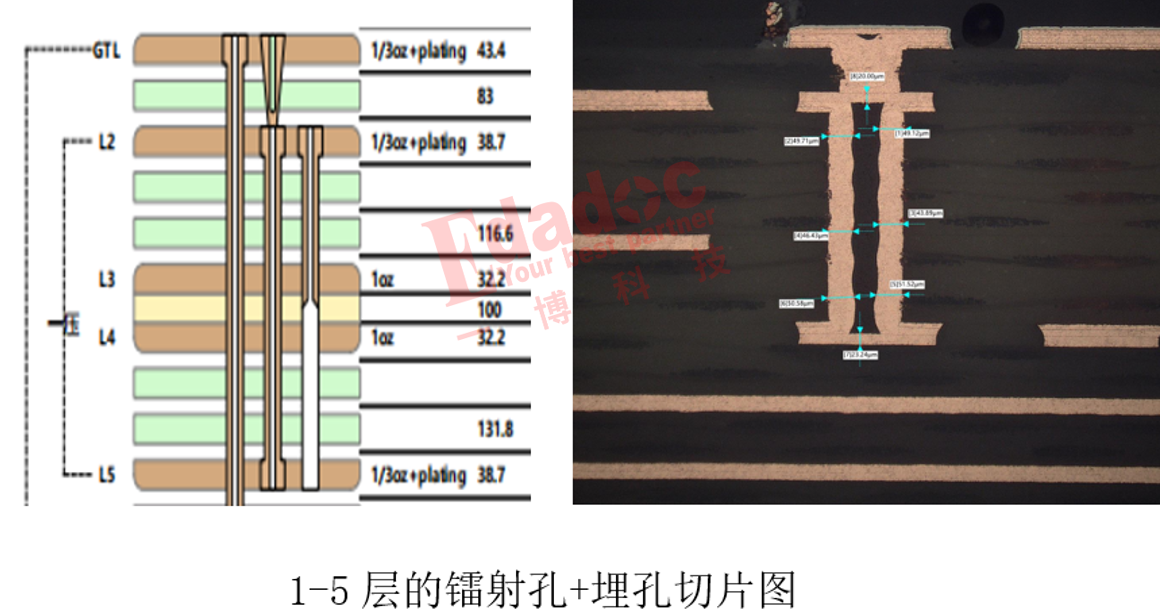

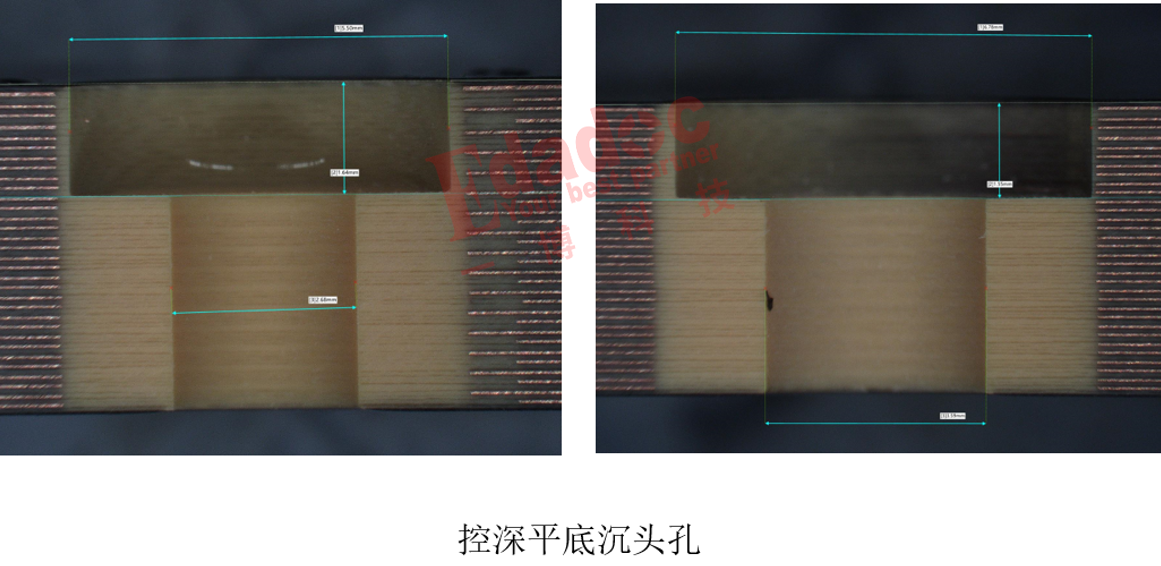

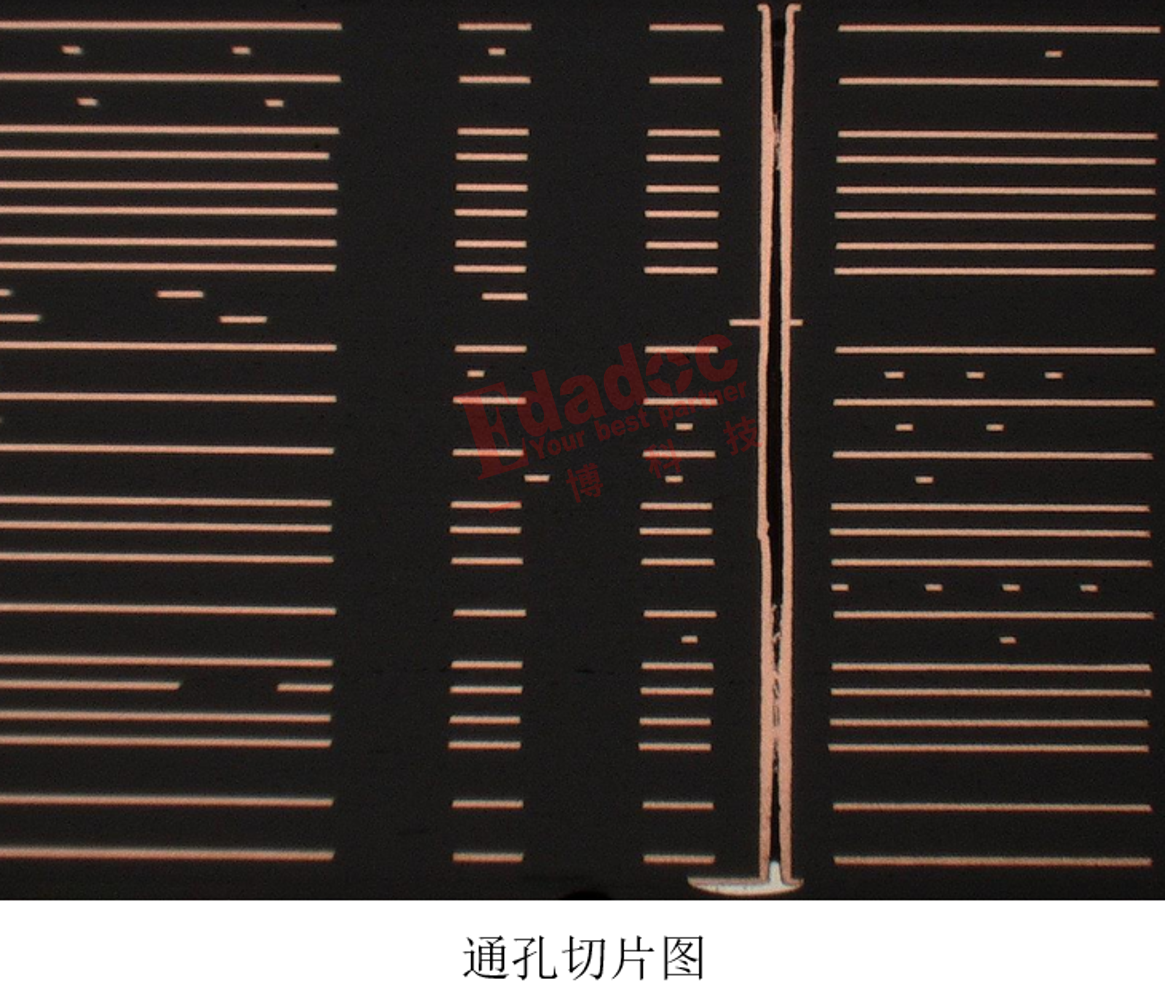

每批次留切片存档。Pogopin 半塞孔油墨面平整，不凹陷不鼓包；控深平底沉头孔底平面干净；通孔和 1-5 层镭射埋孔孔铜壁厚一致，界面结合紧实，没有分层起泡。客户随时要图随时调得出来。全流程品质追溯系统，每批板的切片、参数、良率全链存档，不是口头承诺，是随时能翻出来的实打实记录。

 Q7：一博的产线能力到底什么水平？
三合一电镀线能干 75:1 厚径比，覆盖 30:1 轻轻松松；涨缩测量装备精度拉到微米级，每层实测数据自动采集、自动计算补偿值；印刷工序配备高精度半自动印刷机，压力闭环控制，批内批外一致性极高。板厂虽然才运营两年，但产线配置是奔着高难度 HDI 去的，34 层、30:1、0.15mm 半塞，单个拎出来都不简单，凑一块儿还能稳着量产，硬件底子不够厚根本跑不起来。

Q8：有类似板子怎么对接？

直接来问。探针卡、测试负载板、高精密 HDI，孔径小、板厚大、半塞要求严的，我们这已经有跑通了的量产参数，拿来就能上线。产线设备到位，参数锁死，不用再从头试错，省你两三个月试产周期。
