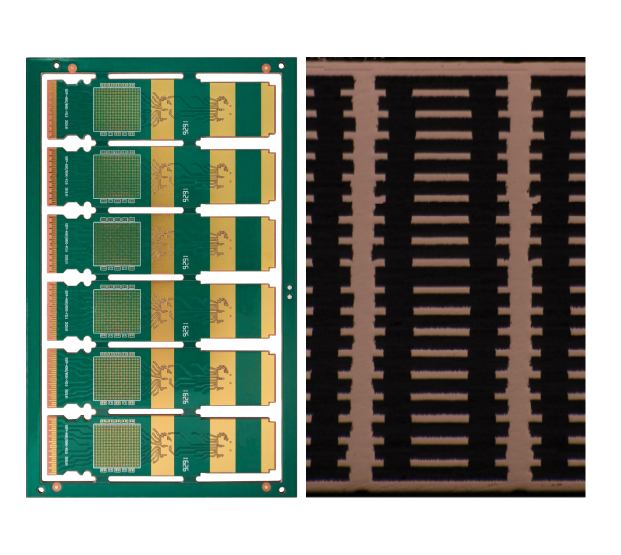

高阶HDI板(anylayer-T孔)技术案例

发布时间:2026-06-02 15:20:47




 产品介绍

Ø 应用领域:AI服务器

Ø 产品类型:Anylayer(七次压合)

Ø 层数:16层

Ø 板厚:1.4mm

Ø 材料:EM-528

Ø 适配高密度、高信号速率、高可靠性的高端应用场景





技术难点:



1、全层盲孔互联:突破传统阶跃 HDI 限制,实现层间任意互联,布线密度与空间利用率大幅提升。

2、七次高精度压合:多阶压合工艺,层间对位精度达微米级,适配超复杂线路布局。

3、芯板T型盲孔设计:激光盲孔孔径更小、孔壁更优,信号传输损耗更低,适配高频高速场景。

4、结构轻薄紧凑:16 层高密度集成,板厚仅 1.4mm,满足小型化、轻量化产品需求。







我司对策:



1、树压合可靠性:搭载全球顶级压机,配合 X-Ray 钻靶机精准对位,层压偏移量严控在标准内,介质层均匀性稳定,杜绝分层、气泡、白斑等压合缺陷,耐高温冲击与冷热循环;

2、激光盲孔可靠性:采用第六代三菱激光钻机,精准调控激光能量与打孔位置,孔形规整、孔壁光滑,解决孔深不均、孔壁粗糙、孔形畸形问题,提升盲孔导通性与结构稳定性;

3、电镀可靠性:采用垂直连续电镀(VCP)工艺,镀层均匀性控制在±3μm 以内,盲孔填孔饱满无空洞,线路镀层附着力强,抗剥离、耐电镀、耐温循环性能达标,全面满足高端产品长期通电、高低温环境下的绝缘、导通、耐老化可靠性要求;

4、全流程品质保障:奥宝 LDI 高精度曝光、在线 AOI、奥宝 AOI 全流程自动化检测,缺陷零漏检,从制程到成品全环节严苛良率管控,确保每一片产品电性能、结构可靠性、外观一致性均满足高端标准,关键尺寸、孔位、铜厚、阻焊等关键指标 100% 全检,稳定输出高品质高阶 HDI 产品 。
