4阶HDI&ATE板技术案例

发布时间:2026-04-23 16:35:43

针对POFV叠激光盲孔工艺难度极高、多阶激光叠孔对位精度控制困难、电镀硬金悬金过大易引发短路等技术难点,逐一提供相对应方案。

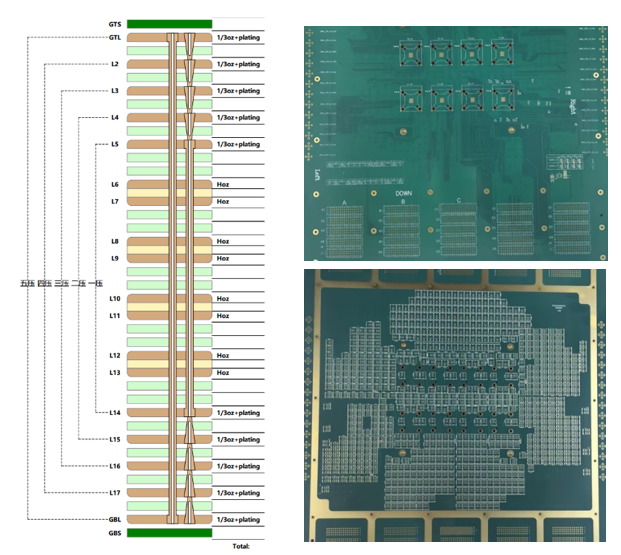

 产品介绍

Ø  应用领域:服务器/工控

Ø  大尺寸:495mm*396mm

Ø  层数:20层

Ø  板厚4.0mm

Ø  厚径比:15:1

Ø  HDI:4阶





技术难点:



1、POFV叠激光盲孔工艺难度极高:采用树脂塞孔后进行POFV(盘中通孔)加工,在此基础上再叠加激光盲孔,工序复杂且对孔壁质量、树脂填充平整度要求极高,极易出现孔内气泡、镀层断裂、导通不良等问题,工艺控制窗口极窄。

2、多阶激光叠孔对位精度控制困难:4阶HDI结构需逐层进行激光盲孔加工与叠加,层间对位偏差直接影响孔环连接可靠性与层间绝缘性能。随着叠孔阶数提升,对位累积误差风险显著增大,高精度对位控制难度大幅上升。

3、电镀硬金悬金过大易引发短路:产品表面采用电镀硬金工艺,后续蚀刻工序中,因硬金厚度与图形分布特点,易出现悬金、残金问题,轻则影响外观,重则造成线路短路,严重威胁产品电气安全与使用稳定性。







我司对策:



一、POFV叠激光盲孔工艺控制方案

1、树脂塞孔过程精细化管控

选用高填充性、低收缩率专用孔树脂,采用分段式抽真空塞孔工艺,避免孔内出现气泡、空洞;通过分段固化+高温后烘工艺,保证树脂与孔壁充分结合,表面平整度控制在≤5μm,为后续POFV加工奠定基础。

2、POFV加工精度控制

优化激光参数与钻孔路径,采用小光斑、高能量密度激光成型,严格控制POFV孔径公差±10μm;电镀环节采用脉冲电镀工艺,保证孔内铜层均匀致密,无漏镀、缺口,提升层间连接可靠性。

3、叠层激光盲孔专项管控

在POFV完成面进行微蚀粗化处理,增强树脂与铜层结合力;采用逐阶对位补偿模式,每一层盲孔加工前进行CCD自动对位校准,补偿前序工序偏差;优化激光能量梯度,避免孔壁粗糙、镀层撕裂,实现POFV上叠盲孔稳定成型。



二、4阶HDI多阶激光叠孔对位控制方案

1、层间对位基准统一

采用全域通用定位靶标+内层辅助对位标相结合的方式,全流程使用同一基准系统,从内层图形转移到激光钻孔、电镀蚀刻全程基准一致,消除基准转换误差。

2、高精度设备与自动补偿

使用高精度激光钻孔机,对位精度≤15μm;开启自动对位校正功能,实时采集靶标位置并自动修正偏移量,减少人为干预误差。

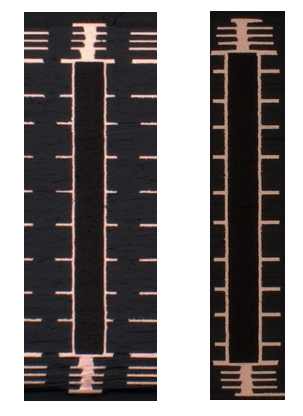

叠孔对位剖面图



三、电镀硬金悬金控制方案

1、电镀参数精准匹配

严格控制硬金电镀电流密度、电镀时间与金层厚度,匹配图形密度与电流分布,避免局部过厚电镀;采用搅拌+脉冲电镀方式,提升镀层均匀性,减少边缘堆积。

2、蚀刻工艺优化

采用碱性蚀刻液,优化喷淋压力、蚀刻速度与温度参数,实现侧蚀与垂直蚀刻平衡;增加二次补偿蚀刻工序,针对线路边缘、拐角等悬金易产生区域进行精细化处理。

3、后段检测与验证

通过AOI全自动光学检测,对线路表面悬金、短路隐患进行全检;配合电性能测试,确保无短路、断路问题,实现硬金制程零缺陷。

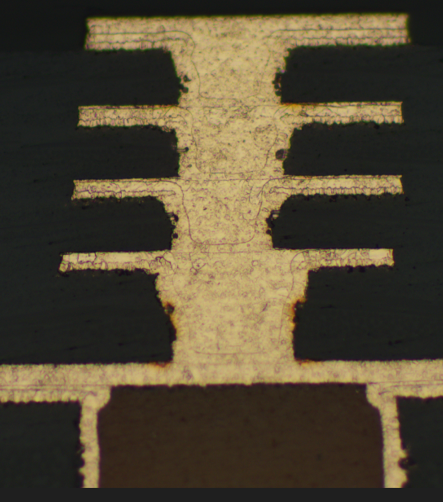

电镀切片图
