ATE（自动测试设备）PCB是专为半导体测试系统设计的高性能印制电路板，通常作为测试头（Probe Card）或负载板（Load Board）的核心部件。其核心作用是在芯片测试过程中，以极低的信号损耗和串扰，将测试机的电信号精准传输至待测器件（DUT）。这类PCB的特点极为突出：采用高多层（40层以上）设计，集成大量微型弹簧针触点（Pogo Pin），要求极低的阻抗公差（±5%）与极小的信号时延偏差。在制造上，ATE PCB面临对位精度高、背钻残留极严、表面共面度要求苛刻等难点，是技术门槛最高的PCB细分领域之一。一博成品孔厚径比可到达75:1,线宽线间距可控制在40um。

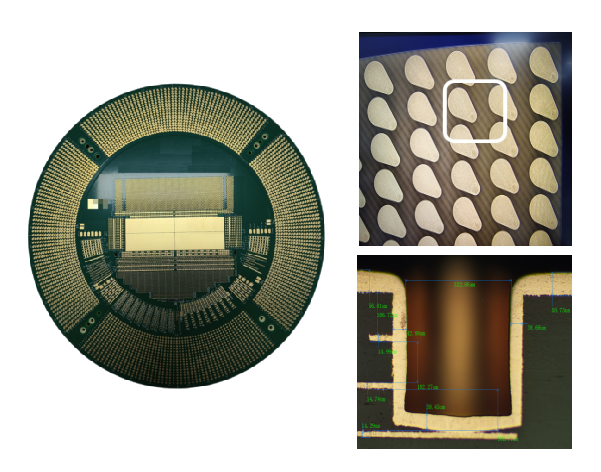

探针卡PCB板是连接自动测试设备（ATE）与探针台（Prober）的核心接口硬件，用于对未封装的晶圆进行电气测试，以筛选出功能正常、性能达标的芯片。其核心特点在于需集成数百至数万个高精度探针，实现微米级对位与低接触电阻，确保信号完整性。最大难点在于表面平整度需控制在极严公差内（通常小于15μm），否则易导致接触不良或误测。此外，长期承受高温、高压及高频率插拔时，焊盘及探针接口极易磨损、氧化，对材料、镀层工艺及阻抗匹配要求极高，直接影响测试良率与效率。

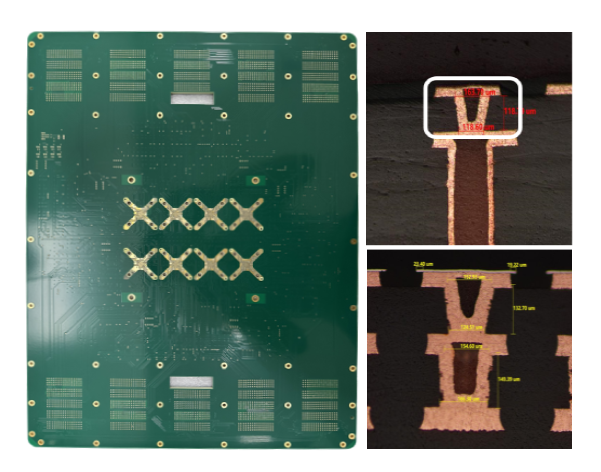

承载板（Load Board）是连接自动测试设备（ATE）与机械臂（Handler）的关键接口硬件，用于对封装后的芯片进行最终功能与性能测试，以筛选出不良器件。其核心特点在于需集成测试插座（Socket）并满足高密度布线，尤其对于高速接口IC，必须具备严格的阻抗控制（通常±10%以内）以保证信号完整性。主要难点在于高引脚数下需保证极低的信号串扰与传输延迟偏差，同时焊盘需承受频繁插拔带来的机械磨损；大尺寸板件在回流焊时易产生翘曲，对材料选择与层压工艺要求极高。

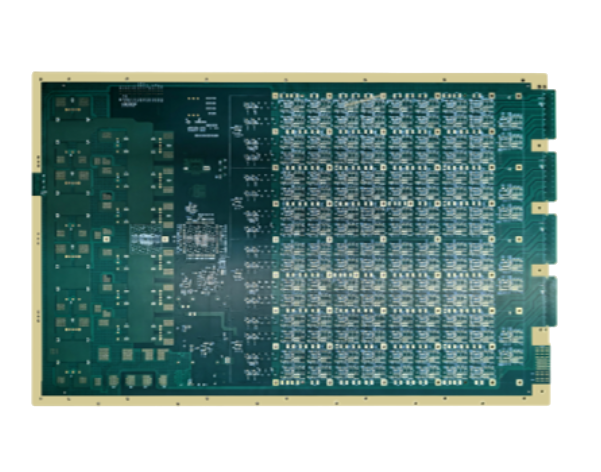

老化板（BIB）用于封装后芯片的老化测试，通过热循环或加速开关循环暴露早期失效。其核心特点是需长期耐受125°C以上高温，材料必须选用高Tg、耐热老化的特种基材（如聚酰亚胺）。主要难点在于高温下铜箔结合力下降、阻焊层易开裂，且长期热应力会导致焊盘脱落或接触不良，对材料与工艺可靠性要求极高。
